Когда требуется строительство спортивных трибун

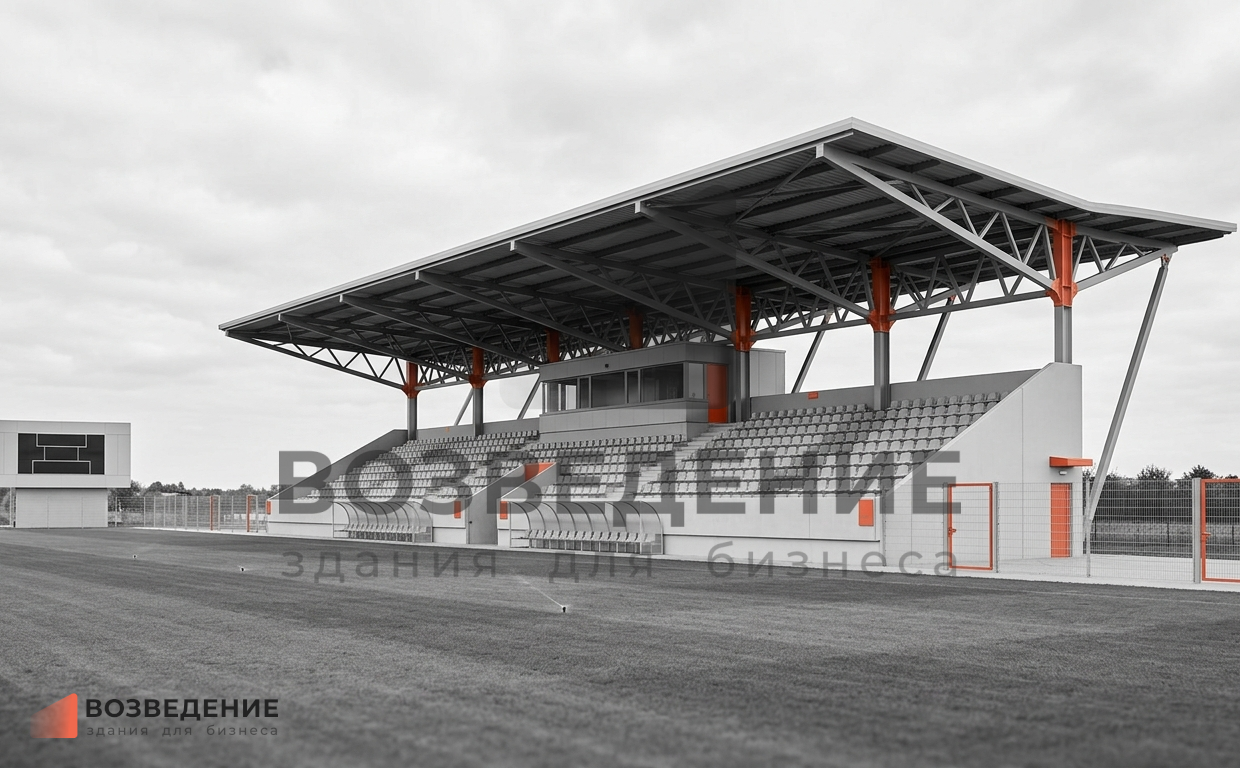

Потребность в спортивных трибунах возникает при строительстве стадионов, легкоатлетических и футбольных манежей, спорткомплексов, ипподромов и открытых площадок, где предусмотрен организованный просмотр соревнований зрителями. Трибуны для стадиона могут быть открытыми — без навеса, с рядами сидений на металлокаркасе — либо крытыми с козырьком или полноценным навесом, защищающим зрителей от осадков. Конструктивно трибуны выполняются из металлокаркаса ЛСТК или ЛМК с ступенчатыми рядами, сиденьями, ограждениями и проходами, рассчитанными на нормативную нагрузку от зрителей с учётом динамической составляющей.
Необходимость трибун определяется проектной вместимостью объекта и требованиями федерации по виду спорта. Для зрительских трибун критичны шаг и ширина рядов (не менее 0,8 м глубины), количество эвакуационных выходов, высота ограждений (не менее 1,1 м) и расчёт конструкций на горизонтальную нагрузку от зрителей при эвакуации. От соблюдения этих параметров зависит допуск объекта к проведению соревнований с участием зрителей.
ПРОБЛЕМА: С какими рисками сталкивается заказчик при строительстве трибун
Основная проблема — найти подрядчика с адекватной ценой на строительство трибун, способного обеспечить безопасность зрительских мест при минимальной металлоёмкости. Трибуны относятся к категории сооружений с повышенной ответственностью — обрушение конструкции при заполнении зрителями квалифицируется как чрезвычайная ситуация. Удешевление каркаса за счёт уменьшения сечения стоек или шага рам приводит к недопустимым прогибам рядов и риску потери устойчивости при динамических нагрузках от ритмичных движений болельщиков.
Вторая проблема — несоответствие ширины проходов и количества выходов нормам пожарной безопасности. Для трибун вместимостью от 500 зрителей обязательны два независимых эвакуационных выхода шириной не менее 1,2 м с каждой трибуны, расчётное время эвакуации не более 3–4 минут. Если проект трибун разработан без учёта этих требований, при проверке МЧС трибуны признаются непригодными к эксплуатации — переделка проходов в смонтированном каркасе требует демонтажа рядов сидений и замены несущих балок.
НЕОЧЕВИДНЫЕ РИСКИ: О чём заказчик может не знать на этапе принятия решения
Первый скрытый риск — отсутствие расчёта на прогрессирующее обрушение. В соответствии с СП 385.1325800 конструкции трибун должны сохранять устойчивость при локальном разрушении одного из несущих элементов — часть трибуны не должна обрушаться лавинообразно при выходе из строя одной стойки или балки. Если проект не предусматривает пространственных связей и второго пути передачи нагрузки, трибуны не проходят экспертизу промышленной безопасности. Усиление связей после монтажа каркаса увеличивает металлоёмкость на 15–25 %.
Второй скрытый риск — вибрационный дискомфорт при заполнении трибун зрителями. Металлокаркас трибун имеет собственную частоту колебаний 3–8 Гц, что совпадает с частотой ритмичных движений болельщиков (1,5–3,5 Гц). Без демпфирующих элементов и расчёта на синхронную нагрузку зрителей ряды и сиденья вибрируют при заполнении трибуны, вызывая дискомфорт и психологическое напряжение посетителей. Установка гасителей колебаний после завершения монтажа технически сложна и дорога.
Третий неочевидный момент — коррозия метизов и узлов крепления сидений на открытых трибунах. Открытые трибуны круглый год подвергаются воздействию осадков, УФ-излучения и перепадов температур. Болтовые соединения, анкерные группы и кронштейны сидений без оцинковки или нержавеющего исполнения теряют несущую способность через 3–5 лет. Проект должен предусматривать класс защитного покрытия для всех крепёжных элементов — для Самарской области с частыми оттепелями и снегопадами минимальный класс оцинковки не ниже 400 г/м².
РЕШЕНИЕ ОТ ВОЗВЕДЕНИЕ: Как наш опыт устраняет все перечисленные риски
ООО «ВОЗВЕДЕНИЕ» выполняет строительство трибун под ключ из ЛСТК и ЛМК в Тольятти, Самарской области и ЦФО. Специализация на быстровозводимых конструкциях и опыт с 2018 года позволяют предложить конкурентоспособную цену на строительство трибун с корректным расчётом безопасной вместимости и металлоёмкости. Для каждого объекта мы разрабатываем узел крепления трибун к существующему каркасу стадиона или манежа, обеспечивая независимый путь передачи нагрузок на фундаменты и защиту от прогрессирующего обрушения.
В состав работ входит: разработка проектной документации с расчётом на вертикальные и горизонтальные нагрузки, динамическое воздействие и прогрессирующее обрушение, изготовление и монтаж металлокаркаса трибун из ЛСТК или ЛМК, устройство ступенчатых рядов с антискользящим покрытием, установка сидений (пластиковые, алюминиевые, с подлокотниками), монтаж ограждений и перил высотой не менее 1,1 м, устройство навеса для крытых трибун из сэндвич-панелей или профилированного листа, монтаж водосточной системы и антиобледенения свесов навеса.
Имеем лицензию МЧС № 63-06-2021-026584 и допуск СРО рег. № СС-СЧ-6324093743-1585-18. Являемся резидентом технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Выступаем генподрядчиком с единой ответственностью за безопасность зрительских трибун, а также как субподрядчик по устройству металлокаркаса в составе проектов других генподрядчиков.
Принимаем объекты, где предыдущие подрядчики допустили брак в расчёте устойчивости или монтаже узлов трибун. Опыт «спасения строек» позволяет выявить нарушения в связях каркаса, узлах крепления сидений и защите метизов — перепроектировать и усилить конструкции без демонтажа смонтированных рядов. Также разрабатываем документацию и сопровождаем получение разрешений. Гарантии фиксируем в договоре.
