Когда в металлокаркасе здания необходимы связи и распорки
Связи металлические — стержневые элементы каркаса, не передающие вертикальную нагрузку от кровли и перекрытий, но обеспечивающие пространственную жёсткость и геометрическую неизменяемость здания при продольном ветре, торможении кранов и неравномерных подвижках грунта. Вертикальные связи монтируются между стойками в продольном направлении каждого температурного отсека и собираются по крестовой или портальной схеме — воспринимают продольную ветровую нагрузку на торец здания и силы инерции от мостовых кранов, передавая их на фундаменты через базы колонн. Горизонтальные связи крепятся по панелям верхнего и нижнего поясов ферм покрытия — распределяют ветровое давление, приходящее с торцов, на связи по колоннам и препятствуют потере устойчивости сжатого пояса ферм из плоскости решётки при снеговом загружении одного пролёта. Распорки для металлоконструкций — сжатые стержни, включаемые между фермами либо колоннами на участке связевого блока, передающие продольное усилие от ветровой нагрузки с крестовых пар на соседние рамы и работающие на сжатие с продольным изгибом при гибкости 80–200 в зависимости от пролёта распорки.
В проектной практике используется два подхода к расстановке связевых элементов: с выделением отдельного связевого блока длиной 6–12 м в середине каждого температурного отсека и с рассредоточенной установкой одиночных крестовых пар в каждом пролёте между колоннами в пределах отсека. Для цехов с мостовыми кранами схема со связевым блоком обязательна — тормозные усилия 3–10 тс от механизма передвижения крана грузоподъёмностью 10–50 т требуют не менее двух вертикальных крестовых пар, соединённых горизонтальными распорками на уровне верхних поясов ферм для перераспределения сдвигающей нагрузки на соседние рамы. На технологическом этапе изготовления крестовой пары из круглого проката нарезка резьбы на торцах стержня выполняется на токарно-винторезном станке с шагом резьбы 2,0–4,0 мм для М20–М36, длина нарезного участка на каждом конце — 60–120 мм, после нарезки резьбы участок под проушину талрепа цинкуется холодным способом (цинкнаполненный грунт 85–96 % цинка, толщина 40–80 мкм) для защиты резьбовой части от фреттинг-коррозии в запертом состоянии талрепа при натяжении 1–4 тс. Для оцинкованных стержней крестовых связей резьба нарезается до цинкования — оцинковка готовой резьбы снижает трение в резьбовой паре на 20–30 % по сравнению с сухой резьбой и облегчает калиброванную затяжку муфты талрепа моментным ключом: момент затяжки 50 Нм на оцинкованной резьбе М24 обеспечивает натяжение 3,5–4 тс, тогда как для сухой резьбы тот же момент даёт только 2,5–3 тс.
Какие проблемы возникают при изготовлении и поставке связей
Основное затруднение — поставка крестовых связей без регулировки длины и контроля усилия натяжения. Крестовые связи из круглой стали или полосы заказываются с фиксированной длиной между осями отверстий по номинальным отметкам КМД, однако фактические расстояния между фасонками после сборки каркаса отклоняются от проектных на ±5–15 мм вследствие допусков на изготовление колонн и точность монтажа. Если крестовая пара поставлена с глухими проушинами без натяжных устройств, при монтаже одна нитка оказывается короче зазора на 3–10 мм — её невозможно закрепить без подрезки фасонки или установки подкладной шайбы под гайку, смещающей ось отверстия на 5–8 мм. Вторая нитка, наоборот, длиннее зазора на 5–8 мм — она устанавливается с провисом 10–15 мм, и при порыве ветра первая нитка принимает удар с усилием 3–5 тс, превышающим расчётное растяжение для данной связи, — происходит срыв резьбы талрепа или обрыв проушины. Оснащение каждой нитки крестовой связи натяжной муфтой (талрепом) с резьбой М20–М36 с длиной регулировки ±25–40 мм с одной или двух сторон — даёт возможность монтажникам выставить калиброванное натяжение каждой нитки с контролем по моменту затяжки муфты 40–80 Нм, обеспечивая включение обеих ниток в работу при продольном ветре с усилием от 1 до 2 тс предварительного натяжения в каждой. Связи металлические цена в спецификации включает стоимость талрепов с резьбой и проушин из стали 09Г2С или 20 — для каждой позиции указывается марка материала, тип резьбы, длина регулировки.
Дополнительное затруднение — подбор распорок на продольный изгиб без учёта фактической расчётной длины и эксцентриситета приложения нагрузки. Распорки для металлоконструкций из труб 60×60×3 мм с расчётной длиной 6 м при продольном усилии сжатия 3–5 тс дают гибкость 140–160 по СП 16.13330 — критическое напряжение потери устойчивости для стали С245 при такой гибкости составляет 600–800 кгс/см² по кривой «в» для трубчатых сечений. Площадь сечения 60×60×3 мм — 6,7 см² — даёт критическую силу 4–5,5 тс, что совпадает с рабочим диапазоном. Если проект КМД не учитывает несовершенства (кривизна трубчатого профиля 2–4 мм на 1 м, смещение оси отверстия на фасонке 1–3 мм относительно нейтральной оси распорки), фактическое нагружение становится внецентренным — добавочный изгибающий момент от эксцентриситета 3–5 мм снижает критическую нагрузку на 25–40 % от теоретической. Расчёт каждой распорки с учётом начального несовершенства по СП 16.13330 (коэффициент η = 1 + 0,5(λ/100)² — при λ = 150 даёт η = 1,125) подбирает сечение с запасом устойчивости 15–25 % от рабочего усилия. Для распорок пролётом 6–12 м шаг подбора — увеличение трубы до 80×80×4 или 100×100×4 мм с гибкостью 90–120 и коэффициентом φ = 0,55–0,65, обеспечивающим критическую нагрузку 8–15 тс даже при внецентренном приложении 5–10 мм.
Для крестовых связей из круглого проката с талрепами контрольное испытание каждой партии на разрыв выполняется на разрывной машине Р-50 или Р-100 с захватами под проушину талрепа — образец связи с талрепом, натянутый на 70–80 % от предела текучести материала (для Ст3сп предел текучести 2350 кгс/см², 70 % — 1645 кгс/см², для круглой стали 24 мм это усилие 7,4 тс), выдерживается под нагрузкой 3 минуты с регистрацией удлинения базы 100 мм тензометром. Допустимое остаточное удлинение после снятия нагрузки — не более 0,5 %. Для крестовых пар длиной 6–12 м дополнительно проверяется податливость талрепа — момент затяжки контргайки талрепа 30–50 Нм не должен приводить к уменьшению длины собранной связи более чем на 0,5 мм (измерение штангенциркулем между наружными плоскостями проушин талрепа до и после затяжки). После разрывного испытания из каждой партии объёмом до 50 штук один образец разрушается — фиксируется фактическое разрушающее усилие и место разрыва: разрыв должен происходить по телу стержня (не по резьбе и не по сварному шву проушины). Разрыв по резьбовому участку — показатель брака всей партии, так как концентрация напряжений в резьбе при некачественной нарезке снижает разрушающую нагрузку на 30–50 % от номинала. Для оцинкованных связей после цинкования проверка толщины покрытия магнитным толщиномером на трёх точках каждого стержня (край, середина, второй край) — минимальная толщина 40 мкм, разброс по длине не более 15 мкм. Методика контроля фиксируется в паспорте на партию и подписывается ОТК изготовителя — приёмка заказчиком ведётся по паспорту с отметкой о соответствии каждой позиции.
Портальные связи — разновидность вертикальных связей, применяемая при шаге колонн 12–24 м, когда крестовая пара из двух пересекающихся стержней не помещается в габарит между колоннами. Портальная рама собирается из двух стоек и верхнего ригеля из швеллера 16–24 или двутавра 20Б1–30Б1 с жёсткими узлами на сварке с фасонками 12–20 мм, образуя П-образную конструкцию, вписанную между соседними колоннами. Узлы сопряжения стоек портала с колоннами выполняются на высокопрочных болтах М20–М24, работающих на срез в двух плоскостях с накладками 10–14 мм — расчётное усилие среза на один болт М24 класса 8.8 в двухсрезном соединении с толщиной накладок 12 мм — 6,5–7,5 тс, количество болтов в узле — 4–8 штук. При продольном ветре 10–14 тс на ряд колонн портал перераспределяет усилие сжатия через ригель на колонны смежных пролётов — сжатие ригеля портала 5–8 тс при длине 6–12 м требует проверки устойчивости из плоскости изгиба (гибкость ригеля не более 150 по СП 16.13330 для сжатых элементов). При изготовлении портальной связи узлы сопряжения стоек с ригелем собираются в кондукторе с контролем перпендикулярности стоек ригелю — отклонение от прямого угла не более 1° на длину стойки 3–6 м, иначе при вертикальной сборке портала на объекте возникает перекос стоек 10–30 мм, что создаёт внепроектный изгибающий момент в ригеле и снижает несущую способность портала на сжатие на 20–35 %. Кондукторная сборка с фиксацией каждого узла прихватками, геодезическим контролем прямого угла теодолитом и окончательной обваркой швов катетом 8–14 мм с УЗК 100 % — типовой процесс изготовления портальных связей на производстве ВОЗВЕДЕНИЕ.
Неочевидные риски при эксплуатации связевой системы
Первый скрытый фактор — внутренняя коррозия замкнутых профилей распорок при отсутствии герметизации торцов. Распорки из квадратной или прямоугольной трубы 80×80–140×140 мм с толщиной стенки 3–6 мм после сварки на производстве — при выполнении торцевых швов по периметру трубы в шов попадает атмосферный конденсат через микропоры и непровары на участке шва длиной 5–15 мм. Внутри полости при суточных перепадах температуры выпадает конденсат — вода накапливается в нижней части распорки с образованием коррозионной среды 100 % влажности в зоне 200–500 мм от торца. Для стенки 4 мм скорость коррозии 0,15–0,4 мм/год — сквозное поражение с потерей герметичности на участке 10–30 см² наступает за 3–4 года, снижая несущую способность распорки на 30–50 % от проектной. Установка торцевых заглушек из листа толщиной 5–8 мм с обваркой по всему контуру разделочным швом катетом 4–6 мм и последующей опрессовкой внутренней полости воздухом давлением 0,5–1,5 атм через резьбовое отверстие Ø10–12 мм в одной из заглушек — выдержка 3–5 минут с обмыливанием всех сварных соединений для выявления свищей — гарантирует герметичность внутренней полости на весь срок эксплуатации. Для труб 6–12 м в нижней заглушке дополнительно предусматривается резьбовой канал Ø3–4 мм с винтовой пробкой для аварийного слива конденсата при плановом осмотре.

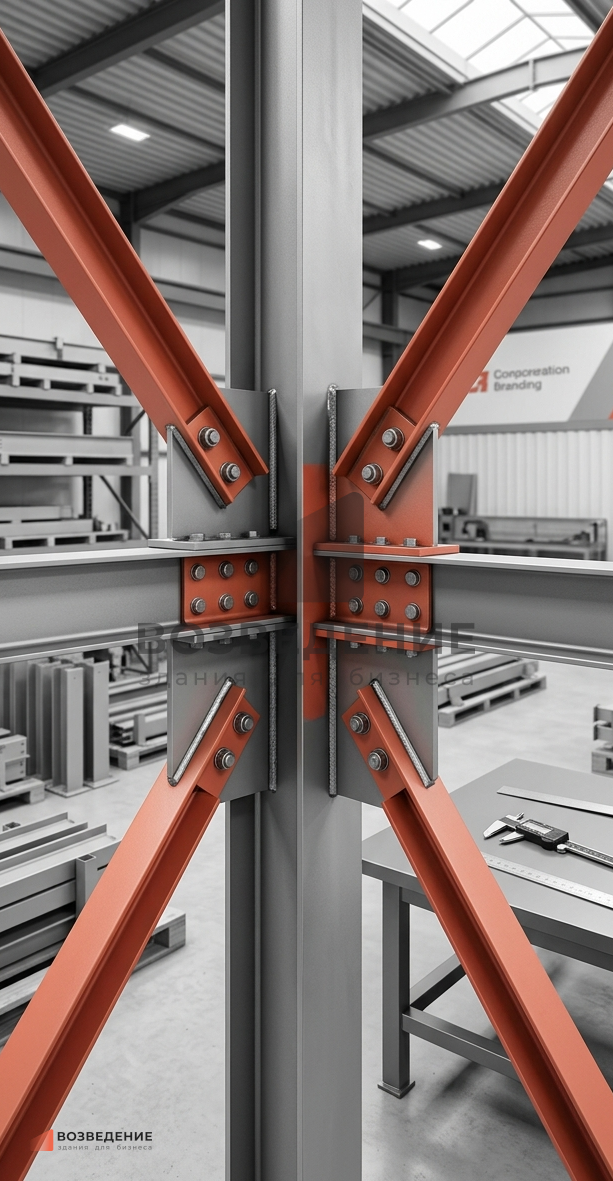

Второй скрытый аспект — концентрация напряжений в узле крепления крестовой связи к фасонке при односрезной схеме с болтом М20. Крестовые связи из полосы 80×10 мм или уголка 80×80×6 мм крепятся к фасонке 10–14 мм одним болтом — ось связи смещена относительно плоскости среза болта на 5–10 мм (для уголка — до 15 мм). При расчётном усилии растяжения 8–12 тс в связи возникает изгибающий момент в узле 400–1200 кгс·м, который нагружает фасонку дополнительным поперечным изгибом. Расчёт на прочность фасонки на совместное действие растяжения и изгиба — для фасонки толщиной 10 мм из стали С245 с расчётной шириной 60–100 мм момент сопротивления поперечного сечения составляет 10–17 см³ — при моменте 1000 кгс·м напряжение в поперечном сечении фасонки достигает 2400–3300 кгс/см², что превышает расчётное сопротивление растяжению стали С245 (Ry = 2450 кгс/см² для толщины 10 мм) — фасонка получает пластическую деформацию в зоне болтового отверстия с остаточным уширением отверстия на 0,5–2,0 мм. После 3–5 циклов экстремального ветра уширенное отверстие образует зазор 2–4 мм между болтом и стенкой фасонки — передача растягивающего усилия через болт становится ударной при каждом порыве ветра. Замена односрезного соединения на двухсрезное с установкой парных накладок из листа 8–12 мм или односторонней накладки с проушиной на конце связи, приваренной к полосе разделочным швом катетом 8–12 мм с УЗК 100 %, — болт в двухсрезном соединении работает только на срез в двух плоскостях, изгибающий момент на фасонку не передаётся, и расчётное сопротивление болта на срез используется полностью без дополнительных краевых напряжений.
Третий неочевидный момент — ослабление натяжения крестовых связей в течение первых 6–12 месяцев из-за усадки резьбовых соединений и ползучести металла в зоне обжатия гаек талрепов. При калиброванном натяжении крестовой пары моментом затяжки 50–80 Нм резьбовая пара М24–М30 имеет начальное усилие натяжения 2–4 тс в теле талрепа. Под действием релаксации напряжений в резьбе (потеря 5–15 % начальной затяжки за 100–500 часов) и микроосадок в стыках проушин (0,1–0,3 мм в каждом контакте) фактическое натяжение нитки крестовой пары через 6–12 месяцев снижается на 20–30 % от начального. Для крестовой связи длиной 6 м это уменьшение натяжения означает провис до 5–15 мм — при следующем порыве ветра выбирается зазор провиса, и связь включается в работу ударной нагрузкой, превышающей расчётное усилие на 50–80 % от номинального. Контргайка на каждом талрепе (контргайка М20–М36, затягиваемая моментом 30–50 Нм после калибровки натяжения) и фиксация резьбового соединения герметиком-фиксатором средней прочности (Loctite 243 или аналог, диапазон рабочих температур –55…+150 °C) — исключает самоотвинчивание и компенсирует релаксацию за счёт сохранения натяжения пары на уровне 85–90 % от начального в течение всего периода эксплуатации.
Отдельная зона контроля — приёмочные габаритные шаблоны для проверки отверстий в фасонках горизонтальных связей. Связи из уголков и швеллеров стыкуются с фасонками на высокопрочных болтах М16–М24 — для каждой группы отверстий одного типоразмера изготавливается проходной и непроходной калибр (шаблон 30×16 мм для овального отверстия с шагом разметки 60 мм от оси фасонки). Проходной калибр со снятой фаской 0,5 мм должен входить в отверстие под собственным весом без заедания, непроходной — не проходить. Отверстия, не прошедшие калибровку по непроходному шаблону (диаметр превышает номинальный на 1–2 мм), бракуются — такое отверстие даёт зазор 0,5–2,0 мм между болтом и стенкой фасонки, и при расчётном усилии в связи 5–10 тс болт работает на срез с перекосом на угол 3–7°, снижая несущую способность болтового соединения на 15–25 %. Для каждой партии фасонок заполняется карта калибровки с отметкой о годности каждой позиции — приёмка заказчиком по карте исключает установку связей с несоосными отверстиями на стройплощадке и необходимость рассверловки на высоте.
Почему изготовление заказывают в ВОЗВЕДЕНИЕ
ООО «ВОЗВЕДЕНИЕ» (Тольятти) изготавливает связи металлические и распорки для объектов Самарской области и ЦФО — от единичных крестовых пар для реконструируемых пролётов до комплекта связевой системы на здание площадью 500–15000 м². Производственная программа включает крестовые связи из круглой стали 16–36 мм с талрепами и проушинами из 09Г2С, из полосы 60×6–120×12 мм с приварными проушинами; горизонтальные связи из уголков 50×50×4–125×125×9 с фасонками; вертикальные связи из швеллера 10–24 и двутавра 20Б1–30Б1 с косынками; распорки для металлоконструкций из профильной трубы 60×60×3–140×140×5 мм, двутавра 20–40, швеллера 12–24. Для каждого заказа: раскрой на ленточнопильном или лазерном станке с допуском ±1 мм, фрезеровка опорных плоскостей фасонок, приварка проушин с УЗК швов 100 %, оцинкование или грунт-эмаль после сварки, герметизация полых профилей с опрессовкой. Связи металлические цена закрепляется в спецификации КМД с детализацией по каждой позиции — материал, резьба, тип проушины, покрытие, — без неучтённых позиций.
Работаем как генподрядчик — связи и распорки в составе полного изготовления и сборки каркаса здания под ключ — и как субподрядчик по связевой системе для других строительных организаций. Принимаем объекты с дефектами связевых элементов: отсутствие талрепов на крестовых парах, фасонки с трещинами от односрезной нагрузки, распорки с потерей устойчивости стенок — обмеряем фактические геометрические отметки, перепроектируем узлы по факту и изготавливаем новый комплект с гарантией стыковки на высоте. Лицензия МЧС № 63-06-2021-026584 и допуск СРО рег. № СС-СЧ-6324093743-1585-18 — допуск к объектам любой категории. Резидент технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Гарантии на продукцию фиксируем в договоре.
