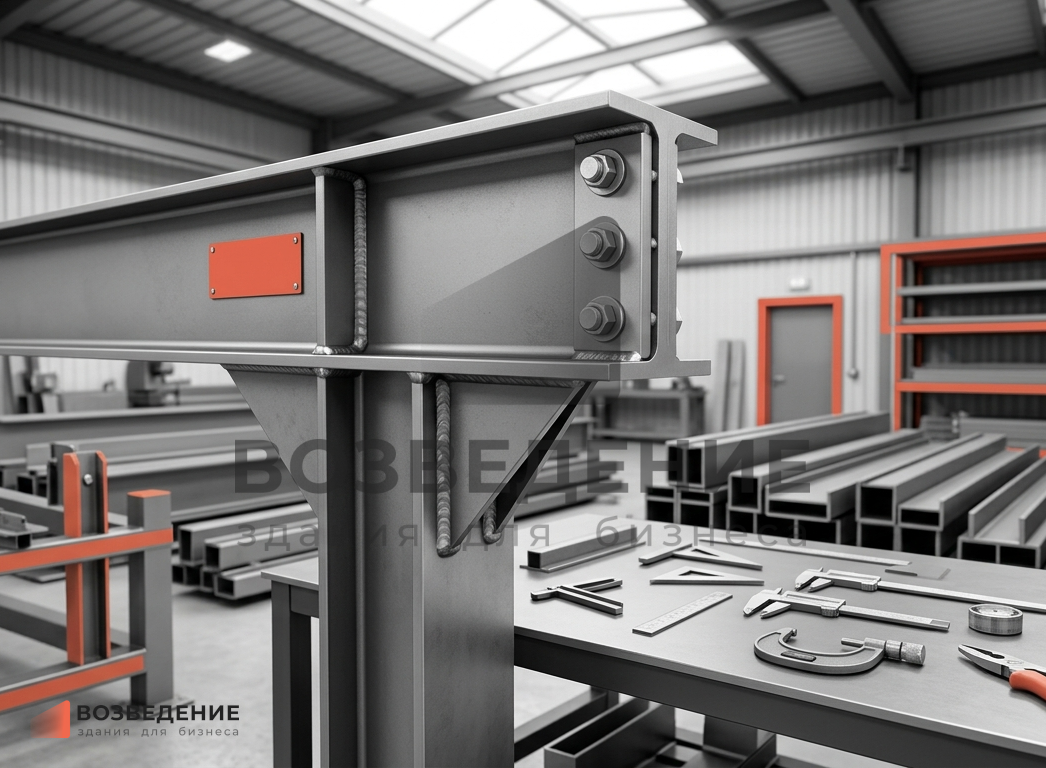

Когда необходимы металлические балки в каркасе здания
Балки металлические на заказ — поперечные составляющие каркаса, передающие вертикальные усилия от кровли, перекрытий и оборудования на вертикальные опоры. В балочной клетке промышленного здания главные горизонтальные компоненты располагаются вдоль пролёта между узлами вертикальных опор, второстепенные — поперёк с шагом 1–3 м для поддержки настила. Компоновка балочной системы выбирается с учётом технологических проёмов под оборудование, световые фонари, вентиляционные шахты — при шаге вертикальных опор 12 м и требуемых проёмах 3×3 м под технологические линии устанавливаются усиленные обрамляющие балки по периметру проёма, воспринимающие обрываемые второстепенные компоненты. Двутавровые балки в обрамлении проёма проектируются на восприятие сосредоточенных усилий от обрезанных второстепенных элементов — момент в обрамляющем компоненте на 30–60 % выше, чем в рядовом, что требует увеличения номера профиля на 2–3 позиции сортамента. Металлические балки цена в спецификации каркаса составляет значительную долю бюджета: на горизонтальные компоненты перекрытий и покрытия расходуется 35–50 % массы проката. Для пролётов 6–12 м применяются горячекатаные позиции 20Б1–60Б1, для увеличенных расстояний 12–24 м — составные сборки из листовых деталей. Схема балочной клетки согласовывается с проектом организации строительства до размещения заказа — очередность изготовления и поставки привязывается к последовательности монтажа захваток перекрытия.
Двутавровые балки горячекатаной серии подходят для равномерно распределённых воздействий 400–1000 кгс/м², швеллерные профили 14–40 — для второго уровня балочной решётки с этажным примыканием к главным компонентам через уголковые соединители и болтовые фиксаторы. Сварные балки из листового сырья со стенкой 400–1200 мм и поясами 10–30 мм — решение для повышенной жёсткости диска, когда момент инерции доступных горячих профилей оказывается дефицитным. Шаг промежуточных вставок в стенке (1–2 м) определяется величиной сдвигового воздействия: при касательных усилиях 800–1200 кгс/см² частота вставок увеличивается до 0,8–1,2 м для предотвращения потери плоской формы стенки. Балки перекрытия из швеллера с полками, направленными книзу, — предпочтительный вариант для межэтажных дисков в быстровозводимых каркасах из лёгких стальных конструкций, позволяя прокладывать воздуховоды и трубы между балками без ослабления несущих элементов прорезями. Швеллерный шаг 0,6–2,0 м при полезном давлении 200–400 кгс/м² обеспечивает провисание 15–30 мм при нормативе 1/200L. Для дисков с высокими акустическими требованиями (офисные антресоли, административные вставки) под швеллерные балки укладывается виброизолирующая прокладка из эластомера толщиной 5–10 мм, прерывающая передачу структурного шума от перекрытия на каркас.
Трудности при подборе и производстве балок
Главная проблема — несовпадение фактического распределения усилий с проектной схемой. При разработке спецификации балок перекрытия закладывается равномерное нагружение, но на объекте сосредоточенные воздействия от перегородочных блоков (500–800 кгс на погонный метр), тяжёлых станков (1–5 тс в точке) или подвесных крановых путей дают локальные изгибающие пики, в 2–4 раза превышающие среднестатистические значения. Двутавровые балки, подобранные без учёта точечных приложений, при полной загрузке провисают на 1,5–2 расчётных значения — трещины в стяжке, перекосы дверных проёмов, заклинивание ворот. Металлические балки на заказ с приложенной схемой расположения перегородок и оборудования — каждый сосредоточенный фактор вносится в расчёт, корректируя требуемый момент сопротивления на 20–40 % вверх сравнительно с равномерной моделью. Сварные балки под такие условия рассчитываются с усилением поясов в зонах действия точечных усилий — утолщение верхнего пояса на 2–4 мм на участке 1–2 м от точки приложения или установка дополнительных поперечных вставок в стенке. Балки металлические на заказ с указанием реальных точек передачи усилий — корректный подбор сечения без риска перегрузки диска перекрытия в процессе эксплуатации.
Дополнительное осложнение — ослабление рабочего сечения балок отверстиями под пропуск инженерных систем. В стенках двутавровых и сварных балок предусматриваются проёмы Ø100–300 мм для воздуховодов, трубопроводов, кабельных трасс. Если вырез располагается в центральной трети (зона максимального изгиба), площадь сечения в этом месте теряет 15–30 % момента сопротивления. Балки перекрытия без компенсации вырезов контурными усилителями при полной нагрузке дают пластическое течение стенки в ослабленном участке — остаточный прогиб 5–15 мм после первого цикла загружения. Вынос отверстий в приопорные участки (первые 1,5–2 м от опоры), где величина изгиба в 2–4 раза ниже центральной, — позволяет не усиливать контур даже при Ø200 мм в стенке толщиной 8–10 мм. Сварные балки с отверстиями смещёнными в приопорную треть — не требуют дополнительных затрат на усиление, сохраняют первоначальную несущую способность.
Скрытые угрозы, которые учитывают не все поставщики
Неочевидный риск № 1 — неравномерная осадка смежных балок из-за разной жёсткости диска перекрытия на участках с различным шагом. При норме 1,5 м между осями балок в зоне прохода и 1,0 м под оборудование жёсткость диска различается в 1,5–3 раза. Смежные балки с разным шагом дают разницу отметок низа диска 3–8 мм при полном нагружении — перепад высот в стыке плит перекрытия, трещины в зоне сопряжения разношаговых участков. Двутавровые балки сопрягаемых зон с выравниванием жёсткости: в участке с шагом 1,5 м применяется профиль на номер выше (35Б1 вместо 30Б1), чтобы прогиб обеих зон совпадал в пределах 1–2 мм. Расчёт на совместимость деформаций смежных разделов перекрытия — выравнивание нагрузочной способности диска по всей площади без локальных перепадов. Металлические балки цена в спецификации с дифференцированным подбором номеров по зонам — незначительное удорожание 3–5 % относительно унифицированного подбора, исключающее повреждение отделки перекрытия через 1–2 года эксплуатации.
Скрытая угроза № 2 — хрупкое разрушение в зоне примыкания балки к вертикальной опоре при низких температурах. Торцы балок привариваются к закладным элементам или опорным консолям строящегося объекта — в зимний период при –25…–35 °C зона термического воздействия подвергается резкому охлаждению после остановки дуги. В околошовной области формируются мартенситные прослойки твёрдостью 400–500 HV (в 2–2,5 раза выше основного металла) — хрупкая зона длиной 3–10 мм от границы сплавления. При первом снегопаде с загрузкой кровли 100–200 кгс/м² или осадке опоры на 5–10 мм трещина распространяется по этой прослойке со скоростью 200–500 мм/с — внезапное разрушение опорного узла. Сварные балки с предварительной тепловой обработкой кромок до 80–120 °C (газовая горелка с контролем контактным термометром) и утеплением участка минераловатным матом на 2–4 часа после завершения соединения — твёрдость переходной области не превышает 300–350 HV, что исключает хрупкое разрушение. Контроль полутвёрдости переносным индентором на каждом опорном примыкании: при показателе более 380 HV участок перешлифовывается и переваривается заново.
Третий скрытый момент — потеря герметичности стыка балок при осадке каркаса из-за недостаточного количества болтовых фиксаторов в соединении. Этажное сопряжение второстепенной балки с главной выполняется на болтах М16–М20 — количество фиксаторов определяется расчётом на сдвиг от опорной реакции 5–15 тс. При количестве болтов менее 3–4 на одно сопряжение и знакопеременных воздействиях (ветер 0,3–0,5 кПа, сейсмика 6–7 баллов) крепление разбалчивается за 3–5 циклов — зазор между стенками балок 2–5 мм, хлопанье соединения при каждом проезде погрузчика, раскручивание гаек. Балки перекрытия на болтовых соединениях с количеством фиксаторов не менее 4 и контровкой гаек пружинными шайбами или самоконтрящимися гайками — преднатяг болтов 40–70 Нм, исключающий самоотвинчивание при вибрационных и знакопеременных циклах. Двутавровые балки на болтовых соединениях с расчётным количеством крепежа — запас по сдвигу 1,5–2,0, сопряжение остаётся неподвижным при всех расчётных сочетаниях активных сил.
Разделение диска перекрытия на температурные блоки — ещё один момент, игнорируемый при типовом заказе балок. При длине здания более 60–72 м без деформационного шва сезонные колебания температуры –40…+40 °C вызывают продольные расширения-сжатия диска перекрытия 5–20 мм в зависимости от пролёта. Балки перекрытия, защемлённые в поперечном направлении жёсткими узлами обеих опор, воспринимают эти продольные деформации как сжатие в своей плоскости — при длине диска 72 м и коэффициенте теплового расширения стали 0,012 мм/(м·°C) амплитудное удлинение 10–15 мм создаёт в балке сжимающее усилие 20–40 тс, которое суммируется с проектным изгибом и может вызвать потерю устойчивости стенки в центральной части пролёта. Схема расстановки балок с выделением температурных блоков 48–60 м каждый, с парными колоннами или скользящими опорами на границе блоков — продольные усилия от расширения не передаются на балки соседнего блока. Для каждого температурного отсека балки рассчитываются на усилия от изменения температуры без учёта смежных участков. Двутавровые балки в температурных блоках комплектуются по отдельной ведомости — смешение деталей из разных блоков исключается, монтаж ведётся последовательно от одного торца к другому. Схема разделения на отсеки согласовывается с проектом КМ до изготовления первой партии балок, варианты исполнения скользящих опор обсуждаются с заказчиком до отгрузки.
Огнезащита балок перекрытия — требование, которое не всегда учитывается при заказе металлоконструкций. Для складов категорий В1–В4 и производственных цехов с людскими потоками предел огнестойкости балок регламентируется СП 2.13130: R60 для главных несущих элементов при II степени огнестойкости здания, R45 или R30 для второстепенных. Без защиты двутавр 35Б1 при пожаре теряет несущую способность через 8–12 минут — прогрев стенки до 500 °C снижает предел текучести стали С245 вдвое, прогиб диска перекрытия достигает аварийного L/20 при норме L/200. Вспучивающийся терморасширяющийся состав на эпоксидной носителе толщиной сухого слоя 1,2–2,5 мм даёт предел R45–R60: при нагреве 200–300 °C слой расширяется в 20–40 раз, образуя углеродистый коксовый экран толщиной 25–100 мм. Для предела R90–R120 применяются базальтовые прошивные маты плотностью 90–140 кг/м³ толщиной 30–50 мм, закреплённые на стальных шпильках с армирующей прослойкой. Выбор метода увязывается с категорией помещения и условиями среды — тонкослойное покрытие не рекомендовано для зон влажной уборки, плиты пригодны в помещениях без ограничений. Балки под огнезащиту отгружаются загрунтованными составом, совместимым с терморасширяющимся покрытием (ЭП-0010 или аналоги). Двутавровые балки с нанесённым тонкослойным составом на производственной базе — толщина контролируется магнитным толщиномером через каждые 2 м² с записью в журнал, недопустимый перерасход материала (отклонение от проектной толщины более 0,3 мм) исправляется повторным нанесением до затвердевания предыдущего слоя. Класс пожарной опасности строительных конструкций К0 (непожароопасные) для балок с огнезащитой достигается при толщине вспучивающегося слоя не менее 1,5 мм и отсутствии горючих компонентов в составе — сертификат пожарной безопасности на материал предоставляется заказчику для предъявления при проверке. Огнезащита балок выполняется после монтажа диска перекрытия, до устройства подвесного потолка или чистовой отделки, чтобы сохранить доступ к нанесению и контролю на всех участках каркаса. Проверочное огневое испытание фрагмента балки с нанесённым покрытием в испытательной лаборатории аккредитованного центра по ГОСТ Р 53295 и ГОСТ 30247 — подтверждение фактического предела огнестойкости для каждой новой рецептуры покрытия. Сертификат соответствия требованиям пожарной безопасности действителен при соблюдении технологии нанесения, указанной в технологической карте изготовителя состава.
Что даёт заказ балок в ВОЗВЕДЕНИЕ
ООО «ВОЗВЕДЕНИЕ» (Тольятти) принимает заказы на изготовление и поставку элементов балочных клеток по чертежам КМД. Входной контроль проката — замер геометрии в четырёх сечениях по длине, разнотолщинность парных поясов не допускается свыше 0,5 мм. Длина отправочных марок — с запасом 10–20 мм под чистовую пригонку по сохранившимся отметкам опорных столиков колонн. Болтовые отверстия под этажное сопряжение сверлятся по разметке от базы отсчёта — на объекте сверловка по месту не производится. Схема строповки для каждой балки нанесена методом трафарета на стенку с указанием центра тяжести — монтажники заводят стропы по отметке без расчёта уравновешивания. Все статьи затрат прозрачны до отгрузки. Покрытие — эпоксидный состав по подготовке Sa 2½. Нижняя полка при укладке на транспорт опирается на деревянные прокладки 100×100 мм, фаски укрыты полиэтиленом от повреждения при перевозке. Условия гарантии — в тексте договора. Полный комплект балок для захватки перекрытия собирается на площадке складирования в порядке монтажа согласно схеме раскладки, разработанной в ППР. Подача каждого элемента стреловым краном или гидробортом производится с фиксацией стропов за трафаретные метки — перестроповка в пролёте исключена, цикл подъёма-установки одной позиции занимает в среднем до 20 минут.
Деятельность с 2018 года, упор на быстровозводимые каркасы из лёгких стальных систем. Допуск СРО рег. № СС-СЧ-6324093743-1585-18 и лицензия МЧС № 63-06-2021-026584. Статус резидента технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Генеральный подряд на возведение объекта под ключ и субподряд на отдельные позиции. Принимаем дефектные участки строек от других подрядчиков — поправляем узлы примыкания с несовместимой геометрией. Содействуем в подготовке раздела КМ и получении разрешительных документов. Каждая партия балок сопровождается паспортом готовности и копиями сертификатов на исходный прокат. Доставка по Самарской области и ЦФО с привязкой к графику сборки каркаса. Приёмка на стройплощадке включает сверку количества мест с накладной и визуальный осмотр каждого экземпляра — вмятины стенки глубиной свыше 2 мм фиксируются актом. Выгруженные балки складируются на деревянных подкладках — контакт с грунтом не допускается, полка опирается через резиновую прокладку 5–10 мм. Швеллер малых сечений допускает хранение штабелем высотой до 1,5 м с прокладками между ярусами. Крупногабаритные сварные балки со стенкой более 800 мм складируются только в один ярус.
