Когда выбирают каркас из черного металла
Металлокаркас из черного металла востребован для зданий с пролётами 18–36 м, высотой до 15–20 м, с мостовыми кранами грузоподъёмностью 10–100 т — производственные цехи, ангары, складские комплексы с тяжёлым стеллажным хранением, здания с подвесным транспортом и конвейерами. В отличие от ЛСТК (оцинкованные профили толщиной 1,5–4 мм из рулонной стали), черный металлопрокат — горячекатаные профили из углеродистой стали С245–С345 по ГОСТ 27772: двутавры колонные 20К–40К высотой 200–400 мм, двутавры балочные 20Б1–60Б1 с полкой 100–230 мм, швеллеры 10–40, уголки 63×63–200×200, трубы стальные электросварные Ø57–325 мм. Металлокаркас из черного металла цена зависит от сечения профилей и сложности узлов: от 60000–90000 руб./т для простых рамных каркасов из двутавра до 100000–140000 руб./т для каркасов с фермами из труб или парных уголков с фасонками на болтовых соединениях.
Изготовление каркаса здания из чёрного проката актуально при необходимости опирать крановые пути грузоподъёмностью 10–50 т — двутавры подкрановых балок 40–60Б1 по опорным столикам колонн, тормозные фермы из швеллера по нижнему поясу балки для восприятия боковых усилий от крана. Металлокаркас промздания под оборудование с динамическими нагрузками (прессы, молоты, центрифуги с частотой 5–20 Гц) — рамы из двутавров с жёсткими узлами на накладках с высокопрочными болтами — обеспечивает частоту собственных колебаний каркаса 8–15 Гц, исключающую резонанс с оборудованием. Черный металлопрокат в составе каркаса также используется для связей (уголки или трубы), фахверковых стоек (двутавр 20–30) и опорных плит базы колонн (лист 20–40 мм с фрезеровкой опорной поверхности).
ПРОБЛЕМА: Сложности при заказе металлокаркаса из черного металла
Главное затруднение — дефицит проектов КМД (конструкции металлические деталировочные) у поставщиков каркасов. Заказчик обращается к производителю металлоконструкций с архитектурной схемой здания и заданием на проектирование — без деталировочных чертежей КМД ни один завод не запускает раскрой и сварку. Изготовление каркаса здания начинается с разработки КМД: разбивка металлоконструкций на отправочные марки (колонна — 1–3 марки, ферма — 2–5 марок, подкрановая балка — 1–2 марки), расчёт сварных швов и болтовых соединений каждой марки, раскрой проката с оптимизацией для минимизации отходов (10–15 % вместо 20–30 % без оптимизации). Если заказ принимает подрядчик, не разрабатывающий КМД (даёт чертежи КМ и предлагает «сделаем как есть»), на монтаже выявляются несовпадения узлов: отверстия в фасонках не совпадают с отверстиями в колоннах на 5–10 мм, длина фермы на 20–50 мм больше пролёта между колоннами, отсутствуют монтажные столики под связи.
Следующее препятствие — скрытая экономия металла за счёт снижения коэффициента надёжности. Металлокаркас из черного металла цена у разных поставщиков различается на 20–40 % за счёт расхода металла: при расчёте каркаса в ПК SCAD или ЛИРА-САПР коэффициент надёжности по нагрузке (1,1–1,4 в зависимости от вида нагрузки) и коэффициент условий работы (0,7–1,0 по СП 16.13330) закладываются с запасом. Недобросовестный изготовитель снижает запас до минимально допустимого (0,85–0,9 вместо 0,95–1,0) и уменьшает сечение профиля на один номер — двутавр 30Б2 вместо 35Б2, уголок 100×8 вместо 125×9 — экономя 10–15 т металла на каркас массой 100 т. Такой каркас проходит приёмку по сертификатам, но через 5–10 лет эксплуатации при проектном снеге 180–240 кгс/м² может получить недопустимые прогибы ферм (L/150 вместо L/250) и трещины сварных швов в узлах от усталости металла при крановых нагрузках. Проверка изготовителя по контрольной сборке узла под нагрузкой (10–20 % от расчётной) с замером деформаций — процедура, исключающая приёмку каркаса с заниженным сечением.
НЕОЧЕВИДНЫЕ РИСКИ: Скрытые угрозы при заказе каркаса из черного металла
Неявная угроза № 1 — хрупкое разрушение сварных швов при отрицательных температурах. Металлокаркас промздания с эксплуатацией при температурах до –30…–40 °C в Самарской области и ЦФО — для холодных складов и ангаров без отопления температура металла в зимний период опускается ниже –25 °C. Углеродистая сталь С245–С345 при температурах ниже –30 °C переходит в хрупкое состояние — ударная вязкость KCU падает с 30–40 до 10–15 Дж/см², в сварных швах при ветровой нагрузке или резком торможении крана возникают трещины длиной 50–200 мм без пластической деформации (хрупкий излом). Изготовление каркаса здания из черного металла, эксплуатируемого при температурах ниже –30 °C, должно предусматривать легированную сталь 09Г2С с ударной вязкостью KCU не менее 34 Дж/см² при –40 °C и сварку электродами с основным покрытием (УОНИ 13/55) с предварительным подогревом кромок до 120–150 °C. Если в проекте не указана марка стали для холодного климата, поставщик использует стандартную С245, и через 2–3 зимы в сварных швах каркаса появляются трещины — замена дефектных участков на морозе практически невозможна, требуется демонтаж каркаса и изготовление нового из 09Г2С.
Неявная угроза № 2 — коррозия под опорными плитами колонн и в замкнутых профилях. Металлокаркас из черного металла цена включает антикоррозионную защиту — окраска эмалями ХВ-124 по грунту ГФ-021 общей толщиной 120–180 мкм. Нижняя поверхность опорных плит базы колонны (зона контакта с бетоном фундамента после обетонирования) не окрашивается и не грунтуется — в зазоре между плитой 20–30 мм и бетоном фундамента скапливается влага от капиллярного подсоса грунтовых вод. Через 5–10 лет коррозия нижней плоскости плиты развивается на глубину 1–3 мм — для плиты толщиной 20 мм потеря сечения 10–15 %, что при проектном усилии в колонне 100–200 тс создаёт краевые напряжения 3000–3500 кгс/см² (предел текучести стали С245 — 2450 кгс/см²). Цинкование опорных плит перед установкой (горячее цинкование слоем 60–80 мкм) и устройство вентиляционного зазора 10–20 мм между плитой и бетоном с продухом по периметру — исключает коррозию базы колонны на весь срок эксплуатации здания. Для ферм из замкнутых гнутосварных профилей (труб) требуется герметизация торцов всех полостей приваркой заглушек на сварку с последующей окраской стыка — без заглушек влага внутри труб конденсируется и вызывает скрытую внутреннюю коррозию, не видимую при наружном осмотре, но снижающую несущую способность труб на 20–40 % через 10–15 лет.

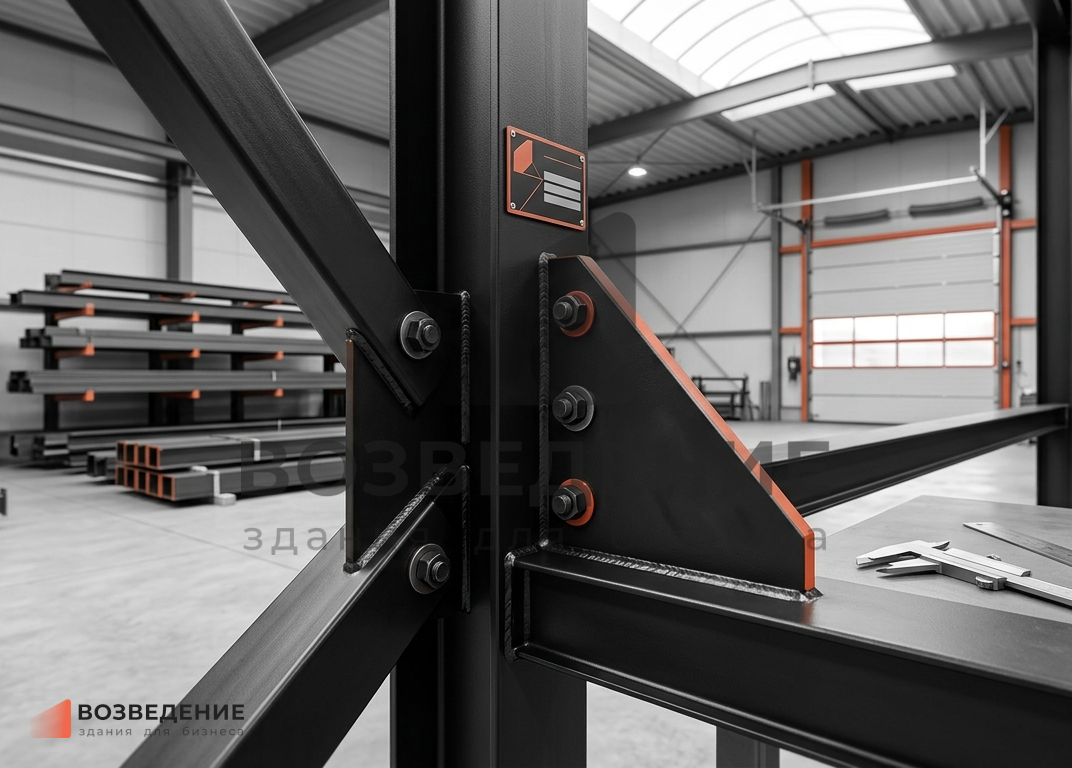

Неявная угроза № 3 — деформации приварки фасонок к полкам двутавра из-за неравномерного нагрева. Изготовление каркаса здания из двутавровых профилей — приварка фасонок (лист 10–20 мм) к полке колонны или балки продольными швами катетом 6–12 мм. Тепловложение от сварки нагревает полку в зоне шва до 300–600 °C — металл расширяется, после остывания в полке возникают остаточные сварочные напряжения растяжения 1000–2000 кгс/см², сопоставимые с пределом текучести. Колонна длиной 12–15 м после приварки фасонок искривляется на 10–30 мм от проектной оси — отклонение, превышающее допуск СП 70.13330 (1/600 длины, но не более 15 мм для колонн). На монтаже такую колонну невозможно выставить в проектное положение без приложения боковой силы 5–15 тс, что создаёт начальные напряжения в узлах каркаса. Изготовление каркаса здания с обратным выгибом (предварительный изгиб профиля на 10–30 мм в сторону, противоположную ожидаемой деформации от сварки) и многослойная сварка швов с проковкой каждого слоя пневмомолотком — снижают остаточные искривления до 2–5 мм, укладывающиеся в допуск без правки на монтаже.
РЕШЕНИЕ: Компетенции ВОЗВЕДЕНИЕ в изготовлении металлокаркасов
ООО «ВОЗВЕДЕНИЕ» (Тольятти) выполняет изготовление металлокаркасов из черного металла под ключ с 2018 года — в составе услуг по строительству из ЛСТК и ЛМК профиль включает горячекатаный прокат для большепролётных и крановых зданий. Процесс: приём задания на проектирование, разработка КМД с разбивкой на отправочные марки и оптимизацией раскроя, изготовление на производственной площадке с фрезеровкой опорных плит, сваркой в кондукторе с обратным выгибом, контрольной сборкой узлов под нагрузкой, антикоррозионной защитой с окраской в два слоя и герметизацией замкнутых профилей заглушками. Используем сталь с сертификатами на партию, сварку электродами с подогревом кромок при отрицательных температурах. Стоимость изготовления фиксируется спецификацией КМД — без скрытых наценок на отправочные марки. Гарантийные обязательства указываем в договоре.
Располагаем лицензией МЧС № 63-06-2021-026584 и допуском СРО рег. № СС-СЧ-6324093743-1585-18, статус резидента технопарка «Жигулёвская долина» (свидетельство № ЖД.0279.2018). Доступные форматы: изготовление с доставкой на объект и шефмонтажом, генподряд на каркас с фундаментами и ограждением, субподряд по изготовлению отдельных марок (колонны, фермы, балки) по чертежам заказчика. Исправляем брак других изготовителей — замена дефектных марок с несовпадающими узлами, доизготовление недостающих элементов, правка искривлённых колонн и ферм с повторной фрезеровкой опорных плит. Содействуем в разработке раздела КМ и КМД для экспертизы промышленной безопасности. Металлокаркас из черного металла с ВОЗВЕДЕНИЕ — изготовление по КМД с контрольной сборкой, гарантирующей совпадение узлов и допуски на монтаже.
