Когда требуется реконструкция сварочного или штамповочного цеха
Реконструкция сварочного цеха необходима, когда существующие корпуса не справляются с объемами выпуска — сварочные посты размещены впритык, вытяжка не удаляет сварочный аэрозоль из зоны дыхания сварщиков, а крановые балки рассчитаны на грузы до 3 т, хотя новые сварочные манипуляторы и позиционеры массой 5–8 т требуют замены тельферов на краны грузоподъёмностью 10 т. Реконструкция сварочного цеха цена складывается из объёма замены вентиляции, кранового оборудования и полов — сварочный шлак и окалина прожигают обычный бетон за 2–3 года, требуется фрезерование и топпинг с железнением.
Модернизация штамповочного цеха обязательна при установке прессов усилием от 400 т — для каждого пресса требуется отдельный фундамент с виброизоляцией, отделённый от пола и колонн цеха деформационным швом. Старые штамповочные цеха советской постройки имеют шаг колонн 6 м, что не позволяет разместить современные прессы с длиной станины 8–10 м — требуется демонтаж одной колонны в каждом шаге и усиление соседних. Ремонт цеха сварки с заменой полов и стен выполняется при подготовке к сертификации производства по ISO 3834 — требования к организации сварочного поста и зонам складирования сварных узлов диктуют новые планировки и разводку сварочных кабелей по шинопроводам, а не по полу.
ПРОБЛЕМА: С какими рисками сталкивается заказчик при модернизации штамповочного цеха и ремонте цеха сварки
Основная проблема — найти подрядчика с адекватной ценой реконструкции сварочного цеха, который разбирается в системах вентиляции для сварочного производства. Ремонт цеха сварки с установкой стандартной приточной вентиляции вместо местных отсосов у каждого поста — сварочный аэрозоль с частицами оксида марганца и хрома поднимается конвекцией к перекрытию и оседает на фермах и оборудовании, концентрация взвешенных частиц в зоне дыхания сварщика превышает ПДК в 5–10 раз. Роспотребнадзор при проверке вправе приостановить работу постов с превышением ПДК — цех теряет сменную выработку на время устранения нарушений, а монтаж системы местных отсосов на 20 постов после завершения ремонта стоит в 2–3 раза дороже, чем закладка воздуховодов на этапе реконструкции.
Вторая проблема — вибрация от прессов при реконструкции соседних пролётов. Модернизация штамповочного цеха с заменой пола и фундаментов в одном пролёте при работающих прессах в соседнем — динамические нагрузки от штамповки (прессы усилием 250–630 т работают с частотой 30–60 ударов/мин) передаются через грунт на свежий бетон, вызывая его расслоение и потерю прочности до 30 %. Демонтаж старого фундамента ударными методами рядом с работающим прессом может вызвать смещение станины пресса на 1–3 мм — штампы перекашиваются, детали не соответствуют допускам, пресс останавливается на внеплановую рихтовку на 2–5 дней.
НЕОЧЕВИДНЫЕ РИСКИ: О чём заказчик может не знать на этапе планирования реконструкции
Первый скрытый риск — пожароопасность при работах на действующем сварочном цехе. Реконструкция сварочного цеха с заменой кровли и ферм над работающими постами — сварочные работы по монтажу новых ферм ведутся на высоте 8–12 м, капли расплавленного металла (температура 1200–1500 °C) падают вниз и прожигают изоляцию сварочных кабелей, кабельные лотки, масляные магистрали гидравлики штампов. Если существующее оборудование не защищено негорючими пологами, а пол не укрыт асбестовым полотном — на площади 10–15 м² за смену возникает до 3–5 очагов тления, которые могут перейти в открытый пожар. Организация работ захватками с полной изоляцией зоны монтажа от действующего производства — единственный способ безопасно реконструировать сварочный цех без остановки соседних пролётов.
Второй скрытый риск — коррозия внутренней поверхности оцинкованных ферм в сварочных цехах. Модернизация штамповочного цеха с заменой стропильных ферм на оцинкованные ЛСТК — в цехах сварки и штамповки в воздухе присутствуют пары масел, эмульсий и сварочного аэрозоля, которые при остывании на холодном металле образуют агрессивную плёнку с кислотным pH 3–4. Оцинкованные фермы в такой среде теряют защитный слой за 3–5 лет, после чего начинается интенсивная коррозия несущих элементов. Для сварочных и штамповочных цехов обязательна не оцинковка, а полимерно-порошковое покрытие с кислотостойкостью (эпоксидные или полиуретановые составы) или покраска ферм после монтажа двухкомпонентными составами на основе полиуретана — срок службы в агрессивной среде 12–15 лет вместо 3–5 у оцинковки.
Третий неочевидный момент — накопление сварочного аэрозоля на элементах вентиляции и перекрытий. Ремонт цеха сварки с заменой приточной вентиляции без ревизии существующих воздуховодов и вытяжных зонтов — за годы работы на внутренних стенках воздуховодов образуется налёт сварочного аэрозоля толщиной 5–15 мм, который снижает сечение воздуховода на 20–30 % и является горючим материалом (температура самовоспламенения пыли оксидов металлов 400–500 °C). Замена воздуховодов при ремонте цеха сварки должна быть включена в смету — если старые воздуховоды оставить, новая приточная установка будет работать с перегрузкой по сопротивлению, производительность упадёт на 30–40 %, и концентрация аэрозоля в цехе превысит ПДК.
РЕШЕНИЕ ОТ ВОЗВЕДЕНИЕ: Как наш опыт устраняет все перечисленные риски
ООО «ВОЗВЕДЕНИЕ» выполняет реконструкцию сварочных и штамповочных цехов под ключ из ЛСТК и ЛМК в Тольятти, Самарской области и ЦФО. Специализируемся на быстровозводимых зданиях с 2018 года — для каждого сварочного или штамповочного цеха разрабатываем проект организации работ с полной изоляцией зоны реконструкции от действующего производства. Замену ферм и перекрытий ведём захватками с устройством временной кровли и пологов из негорючих материалов — соседние пролёты работают без остановки.

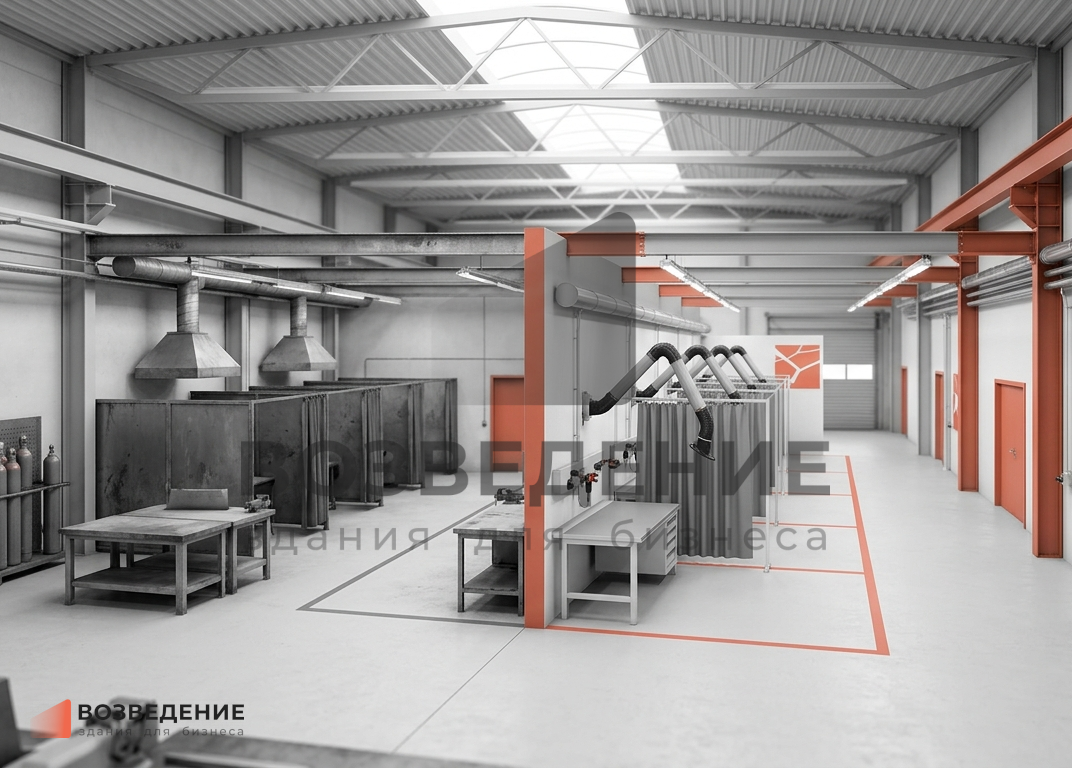

Реконструкция сварочного цеха включает замену вентиляции с местными отсосами у каждого поста, шинопроводы для сварочных кабелей в каналах в полу, крановые балки и тельферы под грузы до 10 т, полы с топпингом и железнением в зонах сварки. Модернизация штамповочного цеха — устройство виброизолированных фундаментов под прессы, демонтаж и усиление колонн при увеличенных пролётах, замена кровли с тепловым расчётом, антикоррозионная защита ферм полимерно-порошковыми составами под агрессивную среду цеха. Ремонт цеха сварки — замена всех воздуховодов вытяжной вентиляции, монтаж приточных установок с расчётом тепло- и влаговыделений от сварочных постов.
Имеем лицензию МЧС № 63-06-2021-026584 и допуск СРО рег. № СС-СЧ-6324093743-1585-18. Являемся резидентом технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Выступаем генподрядчиком реконструкции под ключ либо субподрядчиком по вентиляции, замене ферм и устройству фундаментов. Цена реконструкции сварочного цеха фиксируется после обследования и проекта. Гарантии фиксируем в договоре.
