Объекты, где востребована облицовка металлоконструкций минплитами

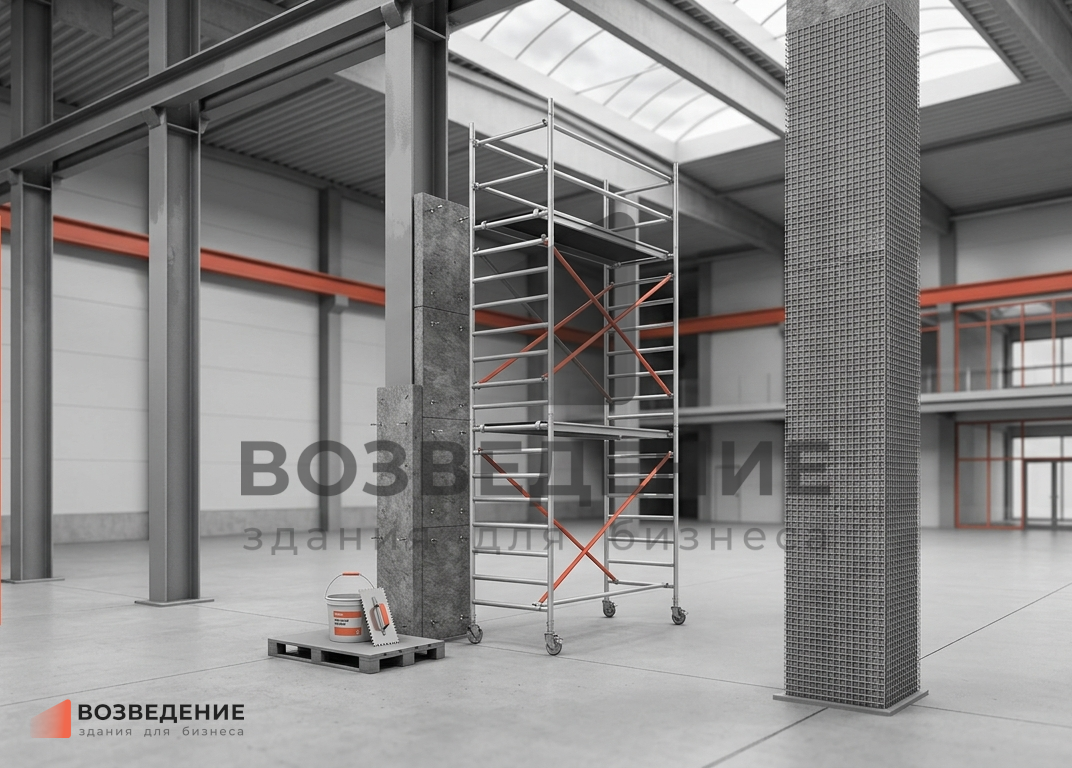

Противопожарная обшивка колонн минераловатными плитами применяется для стальных опорных элементов в зданиях с требуемым порогом огнестойкости R150–R240 — склады горючих жидкостей, архивы, серверные, торговые центры, производственные корпуса групп В–Д. Базальтовая вата плотностью 80–150 кг/м³ — негорючий материал (НГ по ГОСТ 30244) с температурой плавления волокна 1000–1200 °C, показатель передачи тепла 0,035–0,045 Вт/(м·К) — при толщине обкладки 40–80 мм защищает металл от прогрева выше 500 °C в промежутке 150–240 минут. Огнезащита минплитами цена за квадратный метр готовой обкладки — 1500–3500 руб./м² в зависимости от толщины слоя, типа скелета строения и финишного обкладки (профлист, оштукатуривание, металлический футляр). В отличие от мокрых технологий (оштукатуривание, краска), облицовка металлоконструкций плитами — сухой процесс без отверждения, пригодный для работы при минусовых температурах до –15 °C.
Минеральная вата для МК на колоннах и балках — оптимальный выбор при необходимости высокой стойкости к ударным касаниям: плита 50–80 мм, закрытая стальным футляром из листа 0,7–1,5 мм, выдерживает контакт погрузчиком с усилием 200–500 кгс без повреждения термоизоляции. Базальтовая огнезащита также эффективна для конструкций на открытом воздухе (эстакады, наружные галереи, открытые склады) при условии герметизации обкладки от осадков футляром из оцинкованной стали или алюминия. Третий сценарий — реконструкция зданий, где недопустимо насыщение влагой несущих элементов (действующие производства, музеи, архивы с ценной техникой) — монтаж на шпильки или направляющие не вносит влагу и не останавливает работу цеха.
Трудности при при установке плитной облицовки на стальной остов
Главная трудность — мостики прогрева через стальной крепёж облицовки. Противопожарная обшивка колонн закрепляется к полкам двутаврового профиля стальными шпильками Ø6–10 мм, приваренными к металлу точками, или саморезами через направляющие. Каждая шпилька из чёрного металла — теплопроводный мост 50–60 Вт/(м·К) сквозь базальтовую изоляцию 0,04 Вт/(м·К). При возникновении огня металлический крепёж за 5–15 минут разогревается до 500–600 °C и передаёт тепло в толщу термоизоляции к профилю — вокруг каждой шпильки на радиусе 30–60 мм температура стали под плитой поднимается выше 500 °C на 10–20 минут раньше расчётного срока. Огнезащита минплитами с тепловыми разрывами — применение шпилек с полимерной втулкой (полиамид, стойкость до 200 °C) либо комбинация «шпилька + шайба из базальтового картона 5–10 мм под гайкой» — сокращает передачу тепла в 2–3 раза. Для каркасной обкладки на направляющих — терморазрывные прокладки между профилем и полкой двутаврового профиля из той же базальтовой ваты 10–20 мм.
Дополнительная трудность — сползание плотных плит на вертикальных плоскостях. Минеральная вата для МК высокой плотности (100–150 кг/м³) — элемент 50×600×1200 мм весит 3,6–5,4 кг, удерживаемый на стеночной плоскости двутаврового профиля двумя-тремя шпильками. Под своей тяжестью через 1–2 года при вибрации скелета строения плита смещается книзу на 5–20 мм, обнажая верхний участок колонны — защитный пояс теряет непрерывность. Базальтовая огнезащита с фиксацией каждого ряда опорным уголком из оцинкованной стали 20×20×2 мм, приваренным к полке колонны с шагом по высоте 0,6–1,0 м — нижняя плита опирается на уголок, последующие укладываются на неё. Для балок и ригелей — крепление шпильками с шагом 200–300 мм с прижимными шайбами Ø30–50 мм из листа 1,5–2,0 мм, утапливаемыми в плиту на 2–3 мм и зашпаклёванными базальтовым клеем.
Неочевидные риски, пропускаемые при выборе плитной защиты
Скрытая угроза № 1 — спекание базальтового волокна при интенсивном влиянии огня. При развитии огня воздух в помещении разогревается до 900–1100 °C, базальтовая вата на границе с пламенем опекается — волокна 3–7 мкм при 800–900 °C слипаются, материал теряет пористую структуру, показатель передачи тепла возрастает с 0,04 до 0,3–0,6 Вт/(м·К) в оплавленном слое. Для плиты 60 мм — спекание проникает на 10–20 мм от плоскости за 60–90 минут, слой защиты утоняется на 15–30 %. Облицовка металлоконструкций плитами без покровного листа (открытая вата) — тепловой поток напрямую попадает на волокно, опекание стартует уже через 10–15 минут. Защита плоскости плиты покровным слоем — стеклоткань плотностью 200–400 г/м², фольга, металлический лист — отражает до 50–70 % лучистого тепла, замедляя прогрев и опекание в 2–3 раза. Противопожарная обшивка колонн с покровным слоем из оцинкованной стали 0,5–0,7 мм — температура на волокне под листом на 200–300 °C ниже открытой плиты при одинаковом влиянии.
Скрытая угроза № 2 — конденсат под металлическим футляром при суточных перепадах. Базальтовая огнезащита на колоннах в неотапливаемом здании (склад, ангар) — зимой –25 °C снаружи, внутри 0…+5 °C, влажность 80–95 %. Под стальным футляром на внутренней стороне оцинковки при контакте тёплого влажного воздуха через неизолированные стыки оседает влага — за зиму собирается 0,5–3,0 л воды на погонный метр колонны. Вата во влажном состоянии (сорбционная влажность 5–8 %, при конденсате — 30–50 % по массе) — теплопроводность мокрой минплиты возрастает с 0,04 до 0,08–0,15 Вт/(м·К), а при замерзании вода расширяется, разрушая межволоконные связи. Облицовка металлоконструкций с дренажом — отверстия Ø5–10 мм в нижней части футляра с шагом 0,5–1,0 м и вентиляционные зазоры 3–5 мм между футляром и верхней кромкой ваты для отвода пара. Для отапливаемых помещений — паротермоизоляция со стороны тёплого воздуха, укладка полиэтиленовой плёнки 100–150 мкм под покровный лист.
Скрытая угроза № 3 — усталость крепежа футляра от термических циклов. Минеральная вата для МК на наружных эстакадах — футляр из оцинкованной стали греется на солнце до +60…+80 °C, остывает ночью до +5…+15 °C, цикл каждые сутки. Линейное расширение стали (1,2×10⁻⁵ 1/°С) для листа длиной 3 м — изменение длины 2–3 мм за цикл. Саморезы с шагом 200–300 мм — при циклических деформациях зазор между витками резьбы ослабляется, футляр начинает смещаться относительно ваты, за 3–5 лет болтовые пары теряют 30–50 % начального усилия. Базальтовая огнезащита с компенсаторами удлинений — Z-образные скользящие стыки футляра на вертикальных швах (нахлёст 30–50 мм без жёсткой фиксации) через каждые 2–3 м по высоте колонны, крепление через овальные отверстия 10×15 мм — допускают свободное расширение без утраты фиксации. Заклёпки с сердечником из нержавейки вместо саморезов — менее чувствительны к термической усталости.
Наш подход к устройству плитной противопожарной отделки
ООО «ВОЗВЕДЕНИЕ» (Тольятти) монтирует огнезащитную облицовку МК минераловатными плитами — базальтовая вата плотностью 80–150 кг/м³ с покровным слоем из фольги, стеклоткани или оцинкованной стали на остовах из ЛСТК и ЛМК. Последовательность: обмер колонн и балок — подбор толщины по таблице (30–80 мм для R150–R240) — приварка шпилек или монтаж направляющих с терморазрывами — установка плит с разбежкой швов — закрепление прижимными шайбами или опорными уголками с шагом 0,6–1,0 м — герметизация стыков покровного слоя — устройство дренажных отверстий и компенсационных зазоров. Огнезащита минплитами цена согласовывается по спецификации материалов и трудоёмкости — без скрытых накруток. Гарантийные пункты прописываем в договоре.
Сдаём исполнительную документацию с поэлементной картой толщин и актами на латентные работы. Действуют лицензия МЧС № 63-06-2021-026584 и разрешение СРО рег. № СС-СЧ-6324093743-1585-18, статус резидента технопарка «Жигулёвская долина» запись № ЖД.0279.2018. Выступаем генподрядчиком по противопожарным мероприятиям или субподрядчиком по сухой облицовке на смонтированный остов. Принимаем объекты с дефектами плитной термоизоляции других подрядчиков — провисшие или сползшие плиты, отсутствие терморазрывов, ржавление крепежа — демонтаж участков, замена ваты и крепежа с термовтулками. Содействуем в доработке раздела КМ с указанием требований к огнестойкости. Противопожарная обшивка колонн с ВОЗВЕДЕНИЕ — сухой монтаж с терморазрывами и компенсаторами деформаций, гарантирующий проектный порог без провисания и конденсата под футляром.
Минераловатная облицовка в отличие от напыляемых составов не требует выдержки на отверждение — после фиксации плит и установки покровного слоя конструкция сразу готова к приёмке инспекцией, что сокращает общий цикл работ по огнезащите этажа здания с 7–14 суток (оштукатуривание) или 3–5 суток (краска с межслойной сушкой) до 1–2 суток. При последовательном при установке на 20–50 колонн в одном пролёте разница в сроках даёт выигрыш 5–10 рабочих дней по графику стройки. Дополнительно базальтовая огнезащита на колоннах обеспечивает звукоизоляцию — показатель поглощения шума плитой 50 мм на частотах 250–2000 Гц составляет 0,7–0,9, что снижает проникновение производственного шума в смежные отсеки на 8–12 дБ без установки отдельных акустических экранов.
