Когда требуется подготовка щебёночного основания пола
Устройство щебёночного основания — начальный этап устройства промышленного бетонного пола, выполняемый после планировки и уплотнения естественного грунта, до укладки пароизоляции и бетонирования плиты. Щебёночная подготовка решает три задачи: выравнивание основания до проектных отметок (перепад высот на больших площадях нивелируется слоями песка и щебня), дренирование — отвод воды из-под плиты через дренажные трубки или в грунт, и распределение нагрузки от плиты на основание — щебень работает как жёсткая подушка, передающая давление от колеса техники на грунт с углом распределения 30–45°.
Необходимость в услуге возникает для всех типов промышленных зданий с бетонными полами: склады, производственные цеха, паркинги, логистические центры. Для объектов на естественном основании (без свайного фундамента) щебёночная подготовка обязательна — толщина слоя назначается по расчёту в зависимости от категории грунта (песок, суглинок, глина) и нагрузки на пол. Для Самарской области, где распространены глинистые грунты с низкой несущей способностью (0,15–0,2 МПа), толщина щебёночного слоя составляет 200–350 мм при использовании двух фракций — нижний слой из щебня 40–70 мм толщиной 150–250 мм и верхний выравнивающий слой из щебня 20–40 мм толщиной 50–100 мм.
ПРОБЛЕМА: С какими рисками сталкивается заказчик при подготовке щебёночного основания
Основная проблема — неравномерная осадка плиты из-за некачественного уплотнения щебня. Коэффициент уплотнения щебёночного основания для промышленного пола должен составлять не менее 0,95–0,98 по результатам контроля методом режущего кольца или статического зондирования. Если уплотнение выполнено без достижения проектного коэффициента (например, один проход виброплиты вместо 4–6 проходов катком массой 10–20 тонн), через 1–2 года эксплуатации под нагрузкой от штабелёров происходит доуплотнение щебня на 3–5 %, плита проседает в зонах проезда. Просадка 5–10 мм на площади 100 м² приводит к нарушению уклона пола (для цехов с водостоками), образованию застойных зон воды и раскрытию трещин в плите.
Вторая проблема — смешивание щебёночного слоя с подстилающим грунтом при отсутствии разделительного слоя геотекстиля. Если на глинистых грунтах щебень отсыпается непосредственно на глину без прослойки геотекстиля плотностью 200–400 г/м², при первом же увлажнении (осадки до устройства кровли) частицы глины выдавливаются в поры щебня, заполняя их на 20–40 % объёма пор. Щебёночный слой теряет дренирующие свойства, перестаёт отводить воду, при замерзании зимой вода в порах расширяется и раздвигает щебень — пучение под плитой в первый год эксплуатации достигает 10–20 мм. Плита трескается, ремонт требует вскрытия бетона, замены загрязнённого щебня и укладки геотекстиля.
НЕОЧЕВИДНЫЕ РИСКИ: О чём заказчик может не знать на этапе принятия решения
Первый скрытый риск — неправильный подбор фракционного состава щебня для верхнего выравнивающего слоя. Для укладки пароизоляции (полиэтиленовая плёнка 200 мкм) и последующего бетонирования верхний слой щебня должен иметь фракцию 5–20 мм или 20–40 мм с отсевом мелких частиц. Крупный щебень 40–70 мм в верхнем слое оставляет под плёнкой пустоты до 30–50 мм глубиной — при бетонировании бетон затекает в эти пустоты, расход бетона увеличивается на 5–10 %, а пароизоляция продавливается крупными камнями насквозь. Через порванную пароизоляцию влага из грунта поднимается в бетон — через 6–12 месяцев на полу появляются пятна, а в межсезонье — испарина на поверхности пола с риском поскользнуться (нарушение требований охраны труда).
Второй скрытый риск — отсутствие геодезического контроля высотных отметок щебёночного слоя перед бетонированием. Толщина бетонной плиты задаётся проектом (150–250 мм), а щебёночное основание должно быть выведено в ноль с допуском ±10 мм по нивелиру. Если подсыпка выполнена «на глаз», отклонения по высоте достигают 30–50 мм на площади 500–1000 м². На участках с завышенной отметкой (щебня больше нормы) толщина бетона уменьшается до 100–120 мм — плита в этом месте слабее расчётной на 30–50 %, и под нагрузкой первого же ричтрака образуется трещина. На участках с заниженной отметкой бетона уходит на 20–30 % больше проектного объёма — заказчик переплачивает за лишний бетон. Средний перерасход бетона на площади 2 000 м² при отклонении +30 мм составляет 60 м³, или 300–400 тыс. рублей дополнительных затрат.
Третий неочевидный момент — необходимость уплотнения щебня в стеснённых условиях у стен и колонн. Виброплита или каток не могут подойти вплотную к стене, и на расстоянии 200–500 мм от вертикальных конструкций коэффициент уплотнения щебня составляет 0,85–0,90 вместо проектных 0,95. После загрузки пола штабелёрами доуплотнение этой зоны даёт осадку 5–15 мм, и плита в пристенной зоне даёт усадочную трещину шириной 1–3 мм на расстоянии 200–400 мм от стены. Если краевые зоны не доуплотнены ручными виброплитами с узким профилем (300–400 мм) с контролем по нивелиру, трещина неизбежна в первый год эксплуатации.
РЕШЕНИЕ ОТ ВОЗВЕДЕНИЕ: Как наш опыт устраняет все перечисленные риски
ООО «ВОЗВЕДЕНИЕ» выполняет подготовку щебёночного основания пола под ключ в Тольятти, Самарской области и ЦФО. Специализация на строительстве из ЛСТК и ЛМК даёт нам понимание того, как подготовка основания влияет на долговечность бетонной плиты в зданиях различного назначения. С 2018 года мы реализовали проекты с полами на глинистых, песчаных и насыпных грунтах.

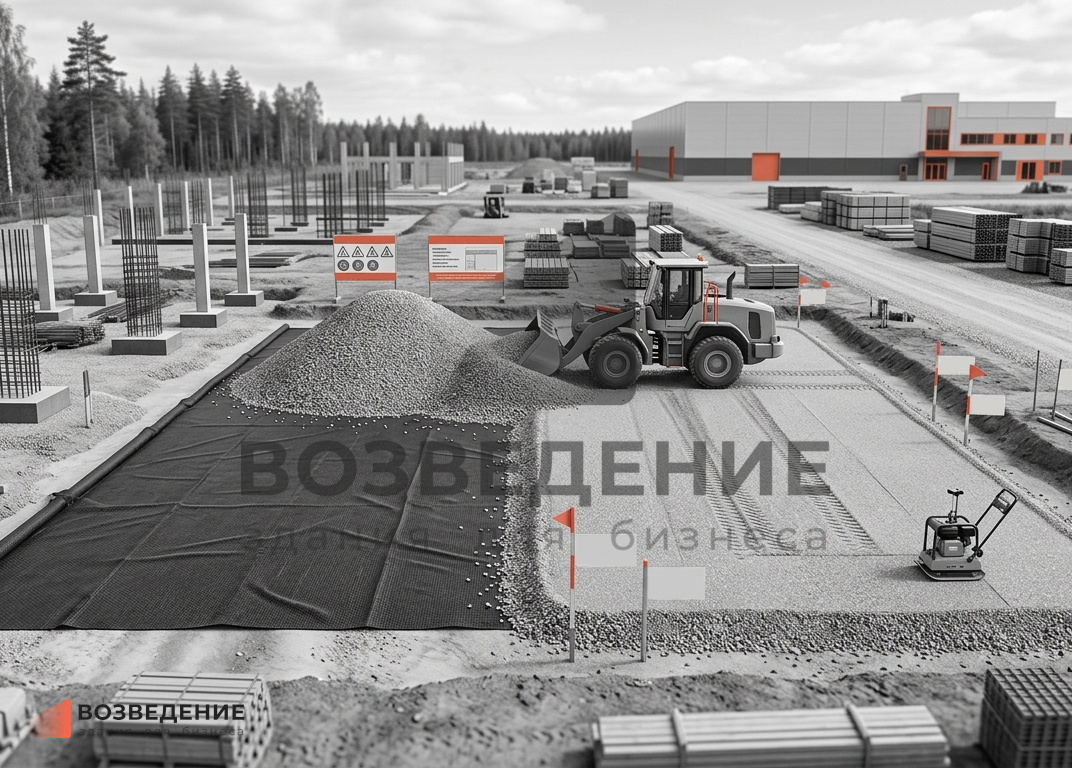

В рамках услуги выполняем: отсыпку песчаной подушки (песок крупнозернистый, толщина 100–200 мм) с послойным уплотнением виброплитой; укладку геотекстиля плотностью 200–400 г/м² для разделения слоёв; отсыпку нижнего слоя щебня фракции 40–70 мм толщиной 150–250 мм с уплотнением виброкатком массой 10–20 тонн за 4–6 проходов до коэффициента 0,95–0,98; отсыпку верхнего выравнивающего слоя щебня фракции 20–40 мм (с отсевом) толщиной 50–100 мм; контроль толщины и отметок каждого слоя геодезической съёмкой с допуском ±10 мм; доуплотнение пристенных зон ручными виброплитами шириной 300–400 мм; контроль коэффициента уплотнения методом режущего кольца с оформлением актов на каждый слой. Выбор толщины и фракционного состава обосновываем расчётом под категорию грунта и нагрузку.
Наличие лицензии МЧС № 63-06-2021-026584 и допуска СРО рег. № СС-СЧ-6324093743-1585-18 позволяет выполнять работы на объектах любой категории. Мы являемся резидентами технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Выступаем в роли генерального подрядчика с единой ответственностью за нулевой цикл, а также как субподрядчик по подготовке оснований.
Принимаем объекты, где щебёночная подготовка выполнена с нарушениями — загрязнение грунтом, недовыполнение отметок, некачественное уплотнение. Опыт «спасения строек» позволяет демонтировать и заменить загрязнённый слой, доуплотнить виброкатком и вывести отметки с привязкой к нулю бетонной плиты. Также мы готовим проектную документацию и сопровождаем получение разрешений. Обратившись в ВОЗВЕДЕНИЕ, вы получаете подрядчика, который гарантирует, что ваша бетонная плита опирается на стабильное основание, рассчитанное под реальные нагрузки.
