Когда требуется проектирование и монтаж промышленной вентиляции
Потребность в системе промышленной вентиляции возникает на объектах, где технологический процесс сопровождается выделением вредных веществ, избыточного тепла, влаги или пыли. Сварочный цех с аэрозолями оксидов металла, окрасочная камера с парами растворителей, деревообрабатывающий участок с мелкодисперсной древесной пылью, литейное производство с тепловыделениями от плавильных печей, химическая лаборатория с реактивами — для каждого из этих помещений требуется принудительный воздухообмен, обеспечивающий концентрацию вредностей в рабочей зоне в пределах ПДК согласно СанПиН 1.2.3685-21.
Потребность формируется на этапе разработки раздела ОВ (отопление и вентиляция) или специального раздела «Аспирация и обеспыливание» в составе проектной документации. Расчёт воздухообмена выполняется по количеству выделяемых вредностей, тепло- и влагоизбыткам, числу работающих. Для зданий из металлоконструкций с высотой потолков 8–14 м схема воздухообмена принципиально отличается от решений для малоэтажных зданий: требуется учёт стратификации воздуха по высоте, расположения источников выделений и зон обслуживания.
ПРОБЛЕМА: С какими рисками сталкивается заказчик при устройстве промышленной вентиляции
Основная проблема — несоответствие фактической эффективности вентиляции проектным показателям. Проект выполнен, оборудование смонтировано и запущено, но замеры воздуха на рабочих местах показывают превышение ПДК. Причина: воздухообмен рассчитан по укрупнённой методике без учёта реального расположения источников выделений, розы ветров, конфигурации воздушных потоков внутри помещения, наличия препятствий (оборудование, перегородки, стеллажи). Устранить недостаток после завершения строительства — замена вентиляционного оборудования, перекладка воздуховодов, устройство дополнительных местных отсосов — сопоставимо с установкой новой системы и останавливает производство на срок до месяца.
Вторая проблема — шум и вибрация от работы вентиляционного оборудования. Промышленные вентиляторы и воздухообрабатывающие установки создают уровень звукового давления, который без виброизоляции и шумоглушения превышает санитарные нормы не только внутри цеха, но и на границе санитарно-защитной зоны. Заказчик узнаёт об этом после предписания Роспотребнадзора, когда система уже смонтирована и запущена. Установка шумоглушителей, виброопор и акустических кожухов на действующей системе — вынужденная мера, которая не всегда даёт требуемое снижение.
НЕОЧЕВИДНЫЕ РИСКИ: О чём заказчик может не знать на этапе принятия решения
Первый скрытый риск — некорректный расчёт воздушного баланса между помещениями разных категорий. Для промышленных зданий с производственными цехами, складскими зонами и административно-бытовыми помещениями требуется поддерживать подпор воздуха в чистых зонах и разрежение в грязных. Если проект вентиляции не учитывает дисбаланс, загрязнённый воздух из цеха поступает в офисные и бытовые помещения через открытые дверные проёмы. На практике это означает, что персонал в течение смены дышит воздухом производственной зоны, а санитарно-защитные мероприятия не дают результата, так как проблема не в очистке, а в аэродинамике здания.
Второй скрытый риск — образование конденсата и обмерзание приточных установок в холодный период. Для систем с большим расходом наружного воздуха (цеха с вредностями, окрасочные камеры, гальванические участки) требуется подогрев притока до температуры не ниже +14…+16 °С. Если мощность калорифера или рекуператора рассчитана без учёта климатических данных региона, в морозы система не обеспечивает нагрев, на внутренних поверхностях воздуховодов образуется иней, при оттаивании — вода, повреждающая отделку помещений и оборудование. Восстановление требует демонтажа участков воздуховодов и замены теплоизоляции.
Третий неочевидный момент — трассировка воздуховодов в зданиях с фермами и крановым оборудованием. В цехах с мостовыми кранами и подкрановыми балками пространство под кровлей занято крановыми путями и кабеленесущими системами. Прокладка магистральных воздуховодов через этот объём требует координации с крановщиками и точного соблюдения вертикальных отметок. Ошибка на 100–200 мм по высоте делает воздуховод помехой для движения крана или не вписывается в габарит приближения строений, что ведёт к перекладке участка трассы.
РЕШЕНИЕ ОТ ВОЗВЕДЕНИЕ: Как наш опыт устраняет все перечисленные риски
ООО «ВОЗВЕДЕНИЕ» выполняет проектирование и монтаж промышленной вентиляции под ключ в Тольятти, Самарской области и ЦФО. Специализация на строительстве из ЛСТК и ЛМК даёт нам точное понимание того, как разместить вентиляционное оборудование и воздуховоды в металлокаркасе — с учётом высотных отметок, шага ферм, крановых путей и расположения технологического оборудования.

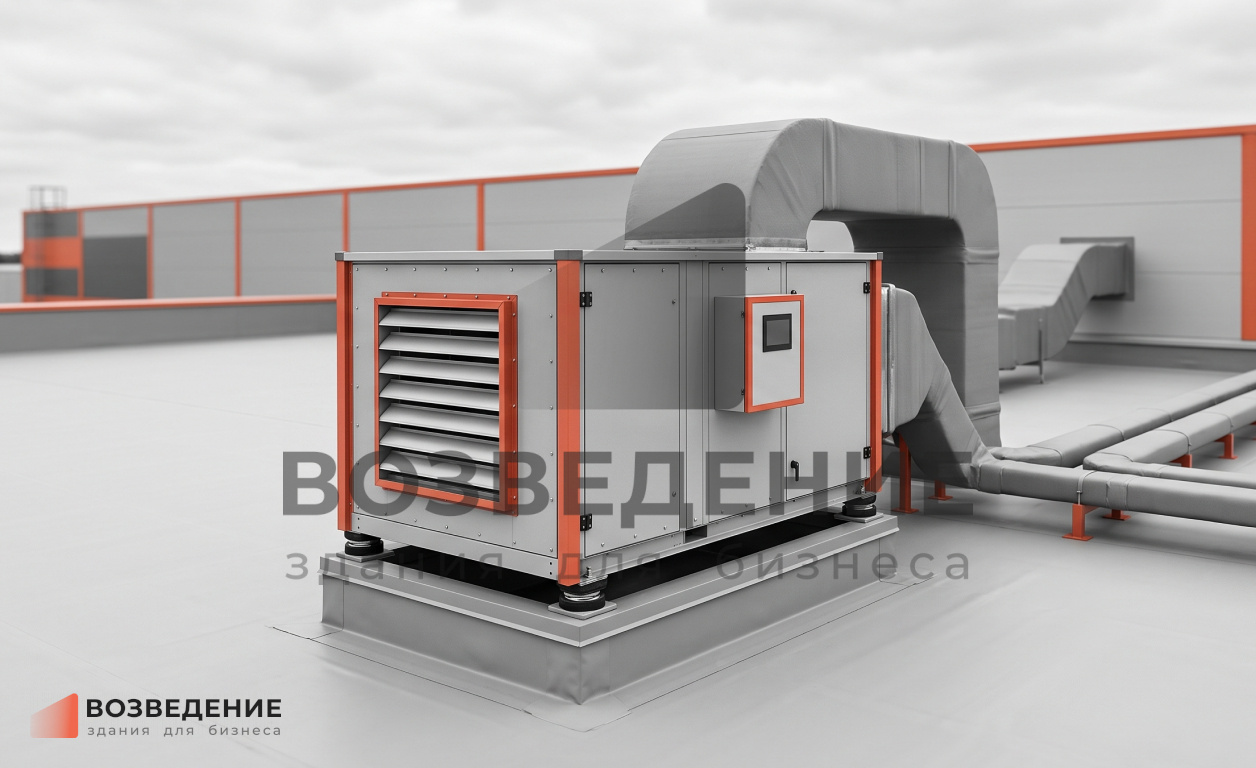

В рамках услуги выполняем: разработку раздела ОВ с расчётом воздухообмена по вредностям, тепло- и влагоизбыткам; аэродинамический расчёт сети воздуховодов; подбор приточных и вытяжных установок с рекуперацией или без; проектирование местных отсосов (сварочные столы, вытяжные зонты, боксы, кожухи) и аспирационных сетей; монтаж воздуховодов из оцинкованной стали круглого и прямоугольного сечения; установку вентиляторов, фильтров, калориферов, шумоглушителей, клапанов и диффузоров; устройство систем автоматического регулирования с контролем температуры, влажности и концентрации вредностей; пусконаладочные работы с балансировкой расходов по участкам сети.
Наличие лицензии МЧС № 63-06-2021-026584 и допуска СРО рег. № СС-СЧ-6324093743-1585-18 позволяет выполнять работы на объектах любой категории пожарной опасности. Мы являемся резидентом технопарка «Жигулёвская долина» (запись в реестре № ЖД.0279.2018). Выступаем в роли генерального подрядчика с единой ответственностью за все инженерные системы здания, а также как субподрядчик по вентиляции в составе проектов строительства из ЛСТК и ЛМК.
Отдельное преимущество — мы дорабатываем объекты, где смонтированная система вентиляции не обеспечивает нормативный воздухообмен или не прошла проверку надзорных органов. Опыт «спасения строек» позволяет диагностировать причины (недостаточная производительность, неправильное распределение, дисбаланс) и устранить их без демонтажа магистральных сетей — за счёт перенастройки, замены отдельных узлов или добавления местных отсосов. Также мы готовим проектную документацию и сопровождаем получение разрешений. Обратившись в ВОЗВЕДЕНИЕ, вы получаете подрядчика, который гарантирует, что воздух в вашем производстве будет чистым.
