Когда требуется монтаж силового электрооборудования
Потребность в проектировании и монтаже силового электрооборудования возникает на каждом объекте промышленного и складского назначения, где установлено технологическое оборудование. Производственный цех с металлорежущими станками, деревообрабатывающий участок с пилами и фрезерами, складской комплекс с системой вентиляции и холодильными камерами, логистический центр с конвейерными линиями и сортировочным оборудованием — любое промышленное здание требует распределения электрической энергии от вводно-распределительного устройства (ВРУ) до конечных потребителей: двигателей, нагревателей, освещения, розеточных групп и систем автоматизации.
Потребность в услуге формируется на этапе разработки раздела ЭС (электроснабжение) и ЭМ (силовое электрооборудование) в составе проектной документации. В этих разделах определяются категория надёжности электроснабжения (I, II или III согласно ПУЭ), расчётная мощность, сечения кабелей, номиналы аппаратов защиты, схема распределительной сети и размещение силовых щитов. От качества проработки этих разделов зависит способность объекта пройти экспертизу промышленной безопасности и получить акт допуска энергонадзора.
ПРОБЛЕМА: С какими рисками сталкивается заказчик при монтаже силового электрооборудования
Основная проблема — несоответствие фактической схемы электроснабжения расчётным нагрузкам оборудования. Типовая ошибка: проект выполнен по укрупнённым показателям, без сбора паспортных данных конкретных станков и установок. В результате на этапе пусконаладки выясняется, что автоматические выключатели отключаются при одновременном запуске нескольких потребителей, сечения кабелей не проходят по длительно допустимому току, а мощность трансформатора недостаточна для работы всех линий в пиковом режиме. Исправление таких ошибок после завершения монтажа означает демонтаж кабельных трасс, замену щитового оборудования и перенос сроков ввода объекта на 2–4 месяца.
Вторая проблема — нарушение требований к категории электроснабжения для объектов с непрерывным технологическим циклом. Для производств, где остановка оборудования недопустима (литейные, химические, холодильные установки), требуется I или II категория надёжности — то есть два независимых ввода или автоматический ввод резерва (АВР) с дизель-генератором. Если на этапе проектирования не учтено требование технологического регламента к бесперебойности питания, после ввода объекта энергонадзор выдаёт предписание об остановке эксплуатации до устранения нарушений. Стоимость дооснащения системой АВР в построенном здании в 2–3 раза выше, чем закладка решения на стадии проекта.
НЕОЧЕВИДНЫЕ РИСКИ: О чём заказчик может не знать на этапе принятия решения
Первый скрытый риск — неправильная трассировка силовых кабельных линий по металлоконструкциям здания. В быстровозводимых зданиях из ЛСТК и ЛМК кабельные трассы прокладываются по фермам, прогонам и колоннам, которые имеют ограниченную несущую способность по дополнительной нагрузке. Крепление кабельных лотков и коробов к элементам каркаса без расчёта допустимых нагрузок приводит к деформации профилей и нарушению геометрии несущего каркаса. Заказчик узнаёт об этой проблеме только при контрольном замере прогибов после загрузки трасс или при попытке получить исполнительную документацию от электромонтажной организации.
Второй скрытый риск — неучтённые потери напряжения на протяжённых линиях. В зданиях большой площади (1000–5000 м²) длина кабельных трасс от ВРУ до удалённых потребителей может достигать 100–200 метров. При проектировании без проверки потери напряжения падение на конечном оборудовании превышает допустимые 5 %, что приводит к неустойчивой работе двигателей, снижению крутящего момента и преждевременному выходу пускателей из строя. Эта проблема не проявляется на этапе монтажа и всплывает только при запуске оборудования в эксплуатацию.
Третий неочевидный момент — требования к заземлению и молниезащите промышленных зданий из металлоконструкций. Металлический каркас ЛСТК сам по себе является проводником и требует устройства замкнутого контура заземления с нормируемым сопротивлением, а также системы уравнивания потенциалов. Для зданий с компьютерным управлением, ЧПУ-станками и автоматизированными линиями дополнительно требуется рабочее заземление с сопротивлением не более 4 Ом, отдельное от защитного. Проект заземления в составе ЭОМ заказывается отдельно и часто выполняется без увязки с реальной конфигурацией каркаса.
РЕШЕНИЕ ОТ ВОЗВЕДЕНИЕ: Как наш опыт устраняет все перечисленные риски
ООО «ВОЗВЕДЕНИЕ» выполняет проектирование и монтаж силового электрооборудования под ключ в Тольятти, Самарской области и ЦФО. С 2018 года мы реализовали более 40 проектов промышленных и складских зданий из металлоконструкций, что даёт нам понимание того, как корректно спроектировать и смонтировать систему электроснабжения с учётом каркаса здания, категории нагрузок и режимов работы оборудования.

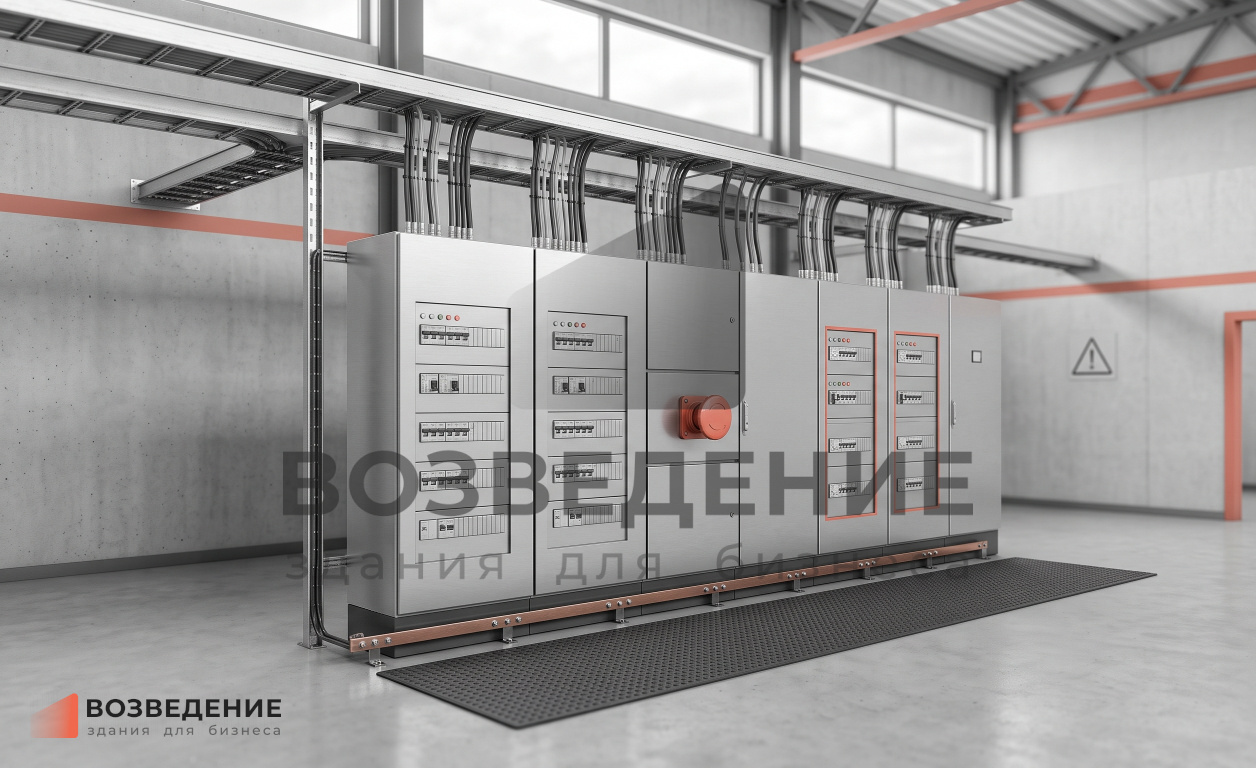

В состав работ входит: сбор фактических нагрузок по каждому потребителю, разработка раздела ЭС и ЭМ с выбором схемы распределения, сечений и аппаратов защиты, монтаж ВРУ и распределительных щитов с автоматическими выключателями и УЗО, прокладка силовых кабельных трасс по лоткам и коробам с креплением к металлокаркасу через распределительные траверсы (без ослабления несущих профилей), монтаж шинопроводов магистральных и распределительных, устройство контура заземления и системы уравнивания потенциалов, подключение технологического оборудования, пусконаладочные работы с проверкой сопротивления изоляции, нагрузочных характеристик и тепловизионным контролем контактных соединений.
Наличие лицензии МЧС № 63-06-2021-026584 и допуска СРО рег. № СС-СЧ-6324093743-1585-18 позволяет выполнять работы на объектах любой категории, включая взрывопожароопасные зоны. Мы являемся резидентом технопарка «Жигулёвская долина» (запись в реестре № ЖД.0279.2018). Выступаем в роли генерального подрядчика с единой ответственностью за все инженерные системы здания, а также как субподрядчик по электромонтажу в составе проектов строительства из ЛСТК и ЛМК.
Отдельное преимущество — мы принимаем объекты, на которых предыдущие электромонтажные организации оставили несоответствия проекту или несостоявшиеся решения по трассировке. Опыт «спасения строек» позволяет восстановить исполнительную документацию, скорректировать схему с сохранением смонтированного оборудования (в рамках возможного) и подготовить объект к сдаче энергонадзору. Также мы готовим проектную документацию и сопровождаем получение разрешений, включая технологическое присоединение к сетям сетевой организации. Обратившись в ВОЗВЕДЕНИЕ, вы получаете подрядчика, который гарантирует работоспособность системы энергоснабжения вашего объекта с первого включения.
